Trong sản xuất công nghiệp, lựa chọn cơ chế truyền động phù hợp đóng vai trò quan trọng trong việc đảm bảo hiệu suất, độ bền và chi phí vận hành của máy móc. Hai dạng truyền động phổ biến nhất hiện nay là truyền động dây đai (V-belt drive) và truyền động bánh răng (gear transmission). Mỗi cơ chế đều có ưu điểm, hạn chế và phạm vi ứng dụng riêng, từ các máy cơ khí vạn năng đến những hệ thống CNC công nghiệp nặng.
Bài viết này sẽ giúp doanh nghiệp phân biệt rõ hai loại truyền động thông qua khái niệm, nguyên lý hoạt động, đặc điểm kỹ thuật, ứng dụng trong sản xuất, đồng thời đưa ra gợi ý lựa chọn để tối ưu hóa đầu tư máy móc, nâng cao hiệu quả và giảm thiểu chi phí dài hạn.
Khái niệm và nguyên lý hoạt động các loại truyền động
Truyền động dây đai (V-belt)
Truyền động dây đai hình thang (V-belt) là một chi tiết then chốt và đa năng trong việc truyền công suất giữa các trục. Hình dạng mặt cắt thang đặc trưng giúp dây đai ôm khít vào rãnh của puly. Chính hình dạng này cho phép dây đai nằm vững chắc trong rãnh, tăng diện tích tiếp xúc và nâng cao độ ổn định khi truyền động.
Khi lực căng được tác dụng, lực theo phương thẳng đứng ép mặt bên của dây đai vào thành rãnh puly. Lực ép càng lớn thì dây đai càng được chèn chặt hơn trong rãnh, làm tăng ma sát giữa dây đai và bề mặt puly. Sự ma sát này giúp truyền mô-men xoắn hiệu quả hơn và hạn chế tổn thất công suất do hiện tượng trượt.
Khả năng truyền tải lớn hơn của dây đai V xuất phát từ việc có nhiều lực ma sát cùng tham gia trong quá trình truyền động. Hiệu suất làm việc của dây đai phụ thuộc đáng kể vào mức độ ăn khớp chắc chắn giữa dây đai và rãnh puly khi chịu lực căng cao.
Nguyên lý hoạt động: Trong quá trình vận hành, puly chủ động quay và làm tăng lực căng ở một phía của dây đai — gọi là nhánh căng (tight side) — tạo ra lực tiếp tuyến tác dụng lên puly bị động. Nhờ đó, mô-men xoắn và chuyển động quay được truyền sang trục bị dẫn, thực hiện quá trình truyền công suất cơ học. Phía đối diện, được gọi là nhánh trùng (slack side), có lực căng nhỏ hơn, giúp cân bằng hệ thống và hạn chế hiện tượng giãn hoặc trượt quá mức trong khi làm việc. Chính cách bố trí này cho phép truyền động đai đảm bảo sự truyền công suất êm, linh hoạt và ổn định trong nhiều ứng dụng công nghiệp khác nhau.
Mô tả nguyên lý hoạt động của truyền động dây đai
Truyền động bánh răng (gear transmission)
Cơ chế truyền động bánh răng thực hiện việc truyền chuyển động và tải trọng thông qua sự ăn khớp giữa các răng của bánh răng hoặc thanh răng. Cơ chế này được ứng dụng rộng rãi trong nhiều loại máy móc với các dạng cơ cấu khác nhau, nhằm truyền chuyển động quay từ trục này sang trục khác ở các vị trí song song, cắt nhau hoặc chéo nhau. Bên cạnh đó, truyền động bánh răng còn có thể được sử dụng để biến đổi chuyển động quay thành chuyển động tịnh tiến, hoặc ngược lại, biến chuyển động tịnh tiến thành chuyển động quay, thông qua sự ăn khớp của các răng trên bánh răng.

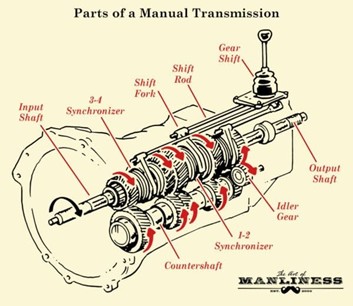

Mô phỏng truyền động bánh răng
Nguyên lý hoạt động: Hệ truyền động hoạt động bằng cách giảm tốc độ của trục vào để tạo ra mô-men xoắn lớn hơn trên trục ra. Nhờ đó, một nguồn công suất nhỏ (ví dụ động cơ) có thể tạo ra mô-men xoắn cao hơn nhiều so với công suất đầu ra trực tiếp của nguồn.
Ngoài ra, truyền động bánh răng còn có khả năng thay đổi tốc độ quay bằng cách chuyển đổi giữa các tỉ số truyền khác nhau, cho phép điều chỉnh linh hoạt theo nhu cầu ứng dụng.
Có thể nhận thấy, hộp số là một trong những ứng dụng thực tế nhất áp dụng nguyên lý truyền động bánh răng. Hộp số (gearbox) là bộ phận chính trong hệ thống truyền động, sử dụng các bánh răng và bộ truyền bánh răng để thực hiện việc biến đổi tốc độ và mô-men xoắn từ một nguồn công suất quay sang cơ cấu hoặc thiết bị khác. Chức năng chính của hộp số là thay đổi tốc độ quay (thường được đo bằng vòng/phút – RPM) của động cơ, đồng thời cho ra mô-men và tốc độ đầu ra tùy thuộc vào tỉ số truyền.
Ví dụ điển hình là hộp số xe đạp: cụm bánh răng ở bánh sau sẽ biến đổi mô-men xoắn và tốc độ quay từ lực đạp bàn đạp của người lái, sao cho phù hợp với cấp số được chọn, giúp điều chỉnh độ nặng nhẹ khi đạp.
So sánh truyền động dây đai và truyền động bánh răng
| Tiêu chí | Truyền động dây đai (V-belt / belt drive) | Truyền động bánh răng / hộp số (Gear drive / Gearbox) |
| Hiệu suất truyền động | Khi mới lắp đặt đúng cách, dây đai V có thể đạt hiệu suất khoảng 95-98%, sau đó do trượt, lỏng dây, mòn puly mà hiệu suất giảm khoảng 2-5% xuống ~93%. | Bánh răng có hiệu suất cao hơn do ít trượt; trong nhiều ứng dụng, hiệu suất truyền động bánh răng thường vượt hoặc tiệm cận dây đai tốt nếu thiết kế tốt và bôi trơn đầy đủ. |
| Khả năng chịu tải & mô-men xoắn | Dây đai chịu tải vừa phải, ở tải cao dễ trượt hoặc bị giãn, đặc biệt nếu lực căng hoặc bảo dưỡng không tốt. | Bánh răng truyền mô-men xoắn lớn hơn, ổn định hơn khi chịu tải cao, ít mất lực do trượt; phù hợp với các ứng dụng công nghiệp nặng. |
| Độ chính xác & ổn định vận hành | Truyền động dây đai có thể bị ảnh hưởng bởi trượt, giãn dây, lệch puly → làm giảm độ chính xác đồng bộ; nếu ứng dụng yêu cầu sai số nhỏ, bộ đếm bước, hoặc vị trí cố định, dây đai có giới hạn. | Bánh răng ăn khớp trực tiếp, không trượt trong điều kiện thiết kế đúng, dẫn đến truyền chuyển động ổn định, định vị chính xác, đặc biệt trong thiết bị cơ khí chính xác. |
| Độ ồn và rung | Hoạt động tương đối êm, giảm rung từ lực dao động do tính linh hoạt của dây và khả năng “lướt/slip” nhẹ khi có dao động tải; phù hợp khi yêu cầu vận hành êm hơn. | Bánh răng thường có độ ồn cao hơn, rung lớn hơn nếu không thiết kế hoặc bôi trơn tốt; cần gia công chính xác để giảm khe hở giữa các răng để hạn chế tiếng ồn. |
| Chi phí & bảo trì | Ưu điểm: chi phí ban đầu thấp hơn, thay thế dây/puly dễ hơn; bảo dưỡng đơn giản hơn, không cần bôi trơn liên tục; tuy nhiên, nếu không bảo trì căng, kiểm tra định kỳ, chi phí vận hành (do mất hiệu suất, lỗi, trượt) có thể tăng nhanh. | Chi phí đầu tư cao hơn, thiết kế và chế tạo phức tạp hơn, yêu cầu bảo trì bánh răng (bôi trơn, điều chỉnh khe hở, cân chỉnh) để duy trì hiệu suất; nếu máy bánh răng được thiết kế tốt và bảo dưỡng tốt thì tổng chi phí sở hữu lâu dài có thể cạnh tranh hoặc thấp hơn dây đai trong các ứng dụng tải cao. |
Ứng dụng trong sản xuất công nghiệp
Máy tiện & máy phay vạn năng
Nhiều dòng máy tiện, máy phay truyền thống sử dụng truyền động dây đai để truyền công suất từ động cơ chính đến trục chính. Ưu điểm là cấu tạo đơn giản, chi phí thấp, giảm rung động và dễ thay thế dây đai khi hao mòn. Tuy nhiên, ở những máy đòi hỏi độ chính xác và mô-men xoắn cao, truyền động bánh răng được ưu tiên để hạn chế trượt và đảm bảo độ ổn định.

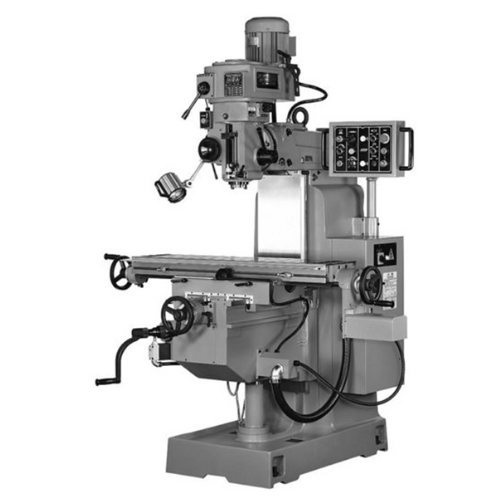

Máy phay vạn năng là một trong những máy công cụ cơ khí sử dụng truyền động dây đai
Máy khoan bàn & máy khoan từ
Các dòng máy khoan cơ khí nhỏ thường ứng dụng truyền động dây đai để điều chỉnh tốc độ quay trục chính thông qua việc thay đổi puly. Cách này giúp nhà xưởng tiết kiệm chi phí, dễ dàng vận hành, đặc biệt phù hợp với sản xuất vừa và nhỏ.
>>Đừng bỏ lỡ các dòng máy khoan bàn và máy khoan từ tại Á Châu
Máy công cụ CNC cỡ nhỏ và trung bình
Ở các trung tâm gia công CNC nhỏ, truyền động dây đai đôi khi được dùng giữa động cơ servo và trục chính để giảm rung và tiếng ồn. Ngược lại, với CNC công nghiệp nặng, truyền động bánh răng (gearbox, gear transmission) phổ biến hơn do yêu cầu công suất lớn, tải nặng, và độ chính xác cao.
Máy ép và thiết bị gia công kim loại nặng
Các máy ép thủy lực hoặc ép cơ khí yêu cầu mô-men xoắn cực lớn và tốc độ quay ổn định. Do đó, truyền động bánh răng gần như bắt buộc để đảm bảo lực ép và hạn chế tổn thất công suất.

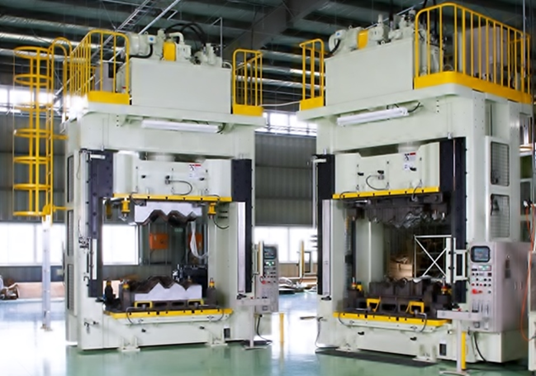

Các thiết bị gia công hạng nặng như máy ép thủy lực, máy CNC sẽ thường sử dụng truyền động bánh răng
>>Tìm hiểu ngay các dòng máy ép/máy dập tại Á Châu
Thiết bị gia công đặc thù (máy doa, máy mài, máy cưa kim loại)
Một số thiết bị lựa chọn dây đai để vận hành êm ái và giảm va đập khi khởi động (soft start), trong khi các máy cần độ chính xác cao và tải liên tục sẽ chọn hộp số bánh răng để duy trì sự ổn định lâu dài.
>> Đừng bỏ lỡ các dòng máy mài phẳng tại Á Châu
Gợi ý cho doanh nghiệp khi lựa chọn
Khi cân nhắc giữa truyền động dây đai (V-belt) và truyền động bánh răng (gear transmission), doanh nghiệp sản xuất công nghiệp nên dựa trên các yếu tố sau:
Mức độ tải trọng và công suất yêu cầu
- Nếu hệ thống làm việc với tải trọng vừa phải, công suất trung bình, hoặc yêu cầu khởi động êm, truyền động dây đai là lựa chọn phù hợp.
- Với các ứng dụng tải nặng, công suất lớn, hoặc yêu cầu truyền mô-men xoắn cao và liên tục, doanh nghiệp nên ưu tiên truyền động bánh răng.
Độ chính xác và ổn định vận hành
- Các máy gia công chính xác (CNC, máy phay, máy tiện công nghiệp) thường cần truyền động bánh răng để hạn chế trượt, đảm bảo tốc độ ổn định và sai số thấp.
- Truyền động dây đai có thể chấp nhận được trong các thiết bị cơ khí phổ thông, nơi độ chính xác không phải yếu tố then chốt.
Chi phí đầu tư và bảo trì
- Dây đai có chi phí ban đầu thấp hơn, dễ thay thế, bảo trì đơn giản. Tuy nhiên, chúng cần được kiểm tra và thay định kỳ khi mòn hoặc giãn.
- Hệ thống bánh răng có chi phí đầu tư và bảo dưỡng cao hơn, nhưng tuổi thọ lâu dài, hiệu suất truyền động ổn định và ít hao hụt công suất.
Mức độ tiếng ồn và rung động
- Truyền động dây đai hoạt động êm hơn, giảm rung chấn và thường phù hợp trong môi trường cần hạn chế tiếng ồn.
- Truyền động bánh răng bền bỉ nhưng có thể phát sinh tiếng ồn lớn hơn, nhất là khi làm việc ở tốc độ cao.
Đặc thù ứng dụng sản xuất
- Với máy khoan bàn, máy tiện nhỏ, máy phay vạn năng: dây đai là lựa chọn kinh tế và hiệu quả.
- Với máy ép, máy mài công nghiệp, máy CNC nặng: bánh răng mang lại độ ổn định và hiệu suất vượt trội.
Nhìn chung:
- Doanh nghiệp vừa và nhỏ, cần tối ưu chi phí ban đầu, linh hoạt tốc độ và dễ bảo trì → nên chọn máy cơ khí sử dụng truyền động dây đai.
- Doanh nghiệp sản xuất công nghiệp quy mô lớn, cần độ chính xác, công suất và độ ổn định cao → nên ưu tiên máy CNC hoặc máy công nghiệp dùng truyền động bánh răng
Á Châu – Đồng hành cùng doanh nghiệp công nghiệp
Việc lựa chọn giữa truyền động dây đai và truyền động bánh răng phụ thuộc chặt chẽ vào đặc thù sản xuất, yêu cầu tải trọng, độ chính xác, chi phí đầu tư cũng như chiến lược phát triển lâu dài của doanh nghiệp. Dây đai phù hợp với các ứng dụng phổ thông, cần sự linh hoạt và chi phí thấp, trong khi bánh răng lại chiếm ưu thế ở những hệ thống công nghiệp nặng, đòi hỏi hiệu suất và độ bền vượt trội.
Để tối ưu hóa năng lực sản xuất, mỗi doanh nghiệp cần đánh giá toàn diện cả yếu tố kỹ thuật lẫn kinh tế, từ đó đưa ra quyết định đầu tư hợp lý.
CTCP Thương mại và Công nghệ Á Châu hiện đang phân phối đa dạng các dòng máy cơ khí vạn năng và máy CNC từ Hàn Quốc và châu Âu, đáp ứng cả nhu cầu linh hoạt lẫn sản xuất chính xác cao. Doanh nghiệp có thể tham khảo các giải pháp máy móc tại Á Châu để tìm ra lựa chọn tối ưu, vừa nâng cao hiệu quả vận hành, vừa đảm bảo lợi thế cạnh tranh bền vững trong sản xuất công nghiệp.
