Trong lĩnh vực gia công cơ khí, đặc biệt là với những chi tiết có kích thước lớn và khối lượng nặng, việc sử dụng các loại máy khoan truyền thống thường gặp nhiều hạn chế. Máy khoan cần ra đời như một giải pháp tối ưu, cho phép gia công linh hoạt trên diện tích rộng nhờ cánh tay vươn xoay đa hướng. Với khả năng khoan, taro, doa trên những phôi có kích thước lớn mà không cần di chuyển chi tiết, máy khoan cần đã trở thành lựa chọn quan trọng trong nhiều xưởng sản xuất, góp phần nâng cao năng suất và độ chính xác trong gia công cơ khí.

Máy khoan cần là gì?

Máy khoan cần (Radial Drilling Machine), còn được gọi là máy khoan xuyên tâm, là một dạng máy khoan đứng cỡ lớn, được trang bị thêm trục cần nằm ngang mang động cơ có khả năng di chuyển theo nhiều hướng thay vì chỉ lên xuống như máy khoan thông thường. Về cơ bản, cấu tạo của máy khoan cần khá tương đồng với máy khoan bàn, nhưng được thiết kế để thực hiện các công việc khoan, taro, doa trên những chi tiết có kích thước lớn.

Điểm nổi bật của máy khoan cần nằm ở khả năng di chuyển linh hoạt của cần ngang, cho phép gia công trên một phạm vi rộng, tùy thuộc vào chiều dài của cần. Một ưu thế khác là tốc độ thao tác nhanh, bởi cánh tay có thể xoay ra khỏi khu vực làm việc, tạo điều kiện cho cần trục hoặc cẩu dễ dàng đặt phôi lớn lên bàn máy mà không cản trở quá trình sản xuất.


Máy khoan cần Nambuk Hàn Quốc

Cấu tạo máy khoan cần

Cánh tay hướng tâm: Đây là bộ phận giữ hộp số và liên kết trực tiếp với cột. Cánh tay có khả năng di chuyển dọc theo chiều dài, cho phép đầu khoan bao quát và thao tác quanh chi tiết gia công.

Cột: Là trụ đứng cố định, giữ chặt cánh tay hướng tâm và liên kết toàn bộ với phần chân đế, tạo nên kết cấu vững chắc cho máy.

Vít nâng: Có dạng hình trụ kim loại, đảm nhận nhiệm vụ điều chỉnh chiều cao của cánh tay bằng cách nâng lên hoặc hạ xuống tùy theo yêu cầu công việc.

Nút công tắc: Là cơ cấu điều khiển cơ bản, cho phép đóng hoặc ngắt nguồn, khởi động hoặc dừng máy.

Bàn làm việc: Được dùng để đặt phôi và kết hợp cùng các cơ cấu kẹp giữ, giúp cố định vật liệu trong quá trình khoan, đảm bảo độ chính xác cần thiết.

Chân đế: Là phần nền tảng chịu tải, nâng đỡ toàn bộ trọng lượng máy. Ngoài chức năng cố định, chân đế còn có khoang chứa dung dịch làm mát, đồng thời là vị trí lắp đặt bàn làm việc.

Trục chính: Nằm tại đầu của cánh tay hướng tâm, đây là bộ phận quay chính của máy, giữ và truyền động cho mũi khoan.

Đầu khoan: Gắn trực tiếp với trục chính, thực hiện nhiệm vụ cắt gọt, tạo lỗ trên vật liệu hoặc phôi trong quá trình vận hành.

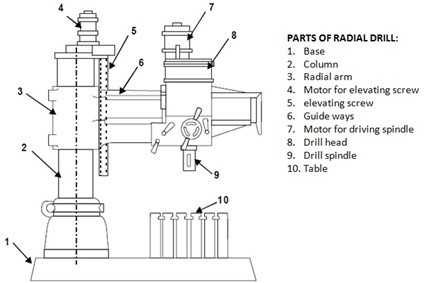

 Cấu tạo máy khoan cần

Nguyên lý hoạt động máy khoan cần

Khi được cấp điện, động cơ của máy khoan cần bắt đầu vận hành và truyền chuyển động quay đến trục chính. Trục này quay kéo theo puli bậc gắn kèm cũng quay theo. Ở đầu đối diện, một puli bậc khác được lắp đặt với cơ chế quay ngược chiều, cho phép điều chỉnh tốc độ khoan bằng cách tăng hoặc giảm vòng quay.

Dây đai chữ V được lắp giữa các puli, đóng vai trò truyền lực hiệu quả hơn so với dây đai dẹt truyền thống. Nhờ đó, mâm cặp gắn sẵn mũi khoan sẽ quay theo trục chính. Khi người vận hành xoay bánh tay quay, trục chính sẽ dịch chuyển lên xuống theo phương thẳng đứng, tạo lực ăn phôi cho mũi khoan. Lúc này, mũi khoan đi sâu vào vật liệu và bắt đầu quá trình tạo lỗ.

Máy khoan cần được thiết kế để xử lý những chi tiết có kích thước lớn, có thể khoan xuyên qua vật liệu dày tới 75 mm mà không gây hư hại cho kim loại. Đây là loại máy phổ biến, được sử dụng tại nhiều quốc gia nhờ tính dễ vận hành và khả năng khoan các phôi cỡ lớn với lực tác động tối thiểu từ người dùng.

Cấu tạo của máy khoan cần cho phép các bộ phận hoạt động nhịp nhàng với nhau: cột máy phối hợp với động cơ, trong khi cánh tay hướng tâm mang trục chính và đầu khoan di chuyển theo phương ngang. Đầu quay chứa hộp số, động cơ và bảng điều khiển, giúp người vận hành dễ dàng thay đổi tốc độ hoặc cấp phôi thủ công. Các nút điều khiển được bố trí trên bàn xoay, chỉ cần thao tác xoay sang trái hoặc phải là có thể khởi động quá trình khoan.

Phía sau máy được trang bị động cơ chính, đảm nhận việc truyền động cho trục khoan. Công suất động cơ càng lớn thì khả năng khoan càng mạnh mẽ. Cánh tay hướng tâm thường làm từ gang thép bền chắc, còn tay quay bằng gang giúp tăng độ bền, hạn chế mài mòn trong quá trình sử dụng. Ngoài ra, bàn xoay của máy có thể xoay trọn 360 độ, hỗ trợ thao tác linh hoạt trên nhiều vị trí phôi.

Hệ thống hộp số, động cơ và bảng điều khiển phối hợp cho phép điều chỉnh tốc độ quay cũng như lượng ăn phôi, từ đó đáp ứng nhiều yêu cầu gia công khác nhau.

>> Đừng bỏ lỡ máy khoan cần Nambuk có sẵn tại Á Châu

Phân loại máy khoan cần

Máy khoan cần thường (Plain Radial Drilling Machine)

Đây là loại máy khoan cần cơ bản và phổ biến nhất. Cánh tay có thể di chuyển theo phương thẳng đứng dọc theo trụ, đầu khoan trượt trên cánh tay, đồng thời cánh tay cũng có thể xoay quanh trụ. Loại máy này được sử dụng rộng rãi nhờ cấu tạo đơn giản, phù hợp cho việc gia công các chi tiết có kích thước vừa và lớn.

Máy khoan cần bán vạn năng (Semi-Universal Radial Drilling Machine)

Máy khoan cần bán vạn năng về cơ bản vẫn giữ các chuyển động như loại thường, nhưng bổ sung khả năng nghiêng cánh tay trên một mặt phẳng. Nhờ đó, máy có thể thực hiện khoan ở các góc nghiêng khác nhau, thích hợp cho những nguyên công khoan phức tạp hoặc đòi hỏi góc độ đặc biệt.

Máy khoan cần vạn năng (Universal Radial Drilling Machine)

Đây là phiên bản nâng cấp của loại bán vạn năng. Đầu khoan có thể dịch chuyển đa hướng, còn cánh tay có khả năng xoay, nghiêng và xoay vòng ở mọi phương. Máy khoan cần vạn năng thường được ứng dụng trong các công việc đòi hỏi độ chính xác cao và chuyên dụng.

Máy khoan kiêm taro (Drilling Cum Tapping Machine)

Ngoài chức năng khoan, loại máy này còn có khả năng taro ren. Máy khoan kiêm taro đặc biệt phù hợp cho môi trường sản xuất hàng loạt nhờ tính linh hoạt, thường được chế tạo với kích thước gọn gàng để dễ dàng bố trí trong xưởng.

Ưu điểm của máy khoan cần

- Có thể khoan những lỗ có kích thước lớn hơn 75 mm trên những tấm kim loại dày.
- Thực hiện khoan, doa, taro trên những bộ phận có kích thước lớn hay trọng lượng nặng.
-  Dễ sử dụng và cần nỗ lực tối thiểu để tạo lỗ trên các phôi gia công có kích thước lớn.
-  Có thể khoan nhiều lỗ trong một lần cài đặt mà không phải di chuyển phôi gia công.
-  Có khả năng thực hiện nhiều hoạt động gia công khác nhau trên các vật liệu khác nhau.
-  Có thể dễ dàng di chuyển từ vị trí này sang vị trí khác để khoan vật liệu có kích thước lớn.
-  Là loại Máy khoan có hiệu suất cao.
-  Đảm bảo an toàn cho người sử dụng.
-  Máy chạy êm.
-  Thân máy là trụ đứng vững chãi được làm từ vật liệu cao cấp, được đánh bóng cẩn thận, đem lại vẻ ngoài sáng bóng, sang trọng. Bên cạnh đó còn có đường ren giúp điều chỉnh độ cao của bàn nâng.
-  Chân đế của máy được thiết kế vô cùng chắc chắn, có độ nặng vừa đủ giúp máy trụ được vững chắc.
-  Tiết kiệm điện năng.

Lời khuyên cho chủ xưởng khi đầu tư máy khoan cần

Khi xem xét đầu tư máy khoan cần cho xưởng cơ khí, chủ doanh nghiệp cần cân nhắc một số yếu tố quan trọng để tối ưu chi phí và hiệu quả sản xuất:

• Xác định nhu cầu gia công thực tế: Trước tiên, cần làm rõ loại chi tiết thường xuyên gia công (kích thước, độ dày, độ cứng vật liệu, số lượng sản phẩm). Điều này giúp lựa chọn đúng chủng loại máy (thường, bán vạn năng, vạn năng hay kiêm taro).
• Đầu tư theo định hướng lâu dài: Nếu xưởng định hướng mở rộng sản xuất hoặc phục vụ gia công chi tiết phức tạp, nên ưu tiên các dòng máy khoan cần vạn năng để không phải thay thế, nâng cấp quá sớm.
• Cân đối giữa chi phí và hiệu suất: Không phải lúc nào chọn máy công suất lớn nhất cũng là tối ưu. Chủ xưởng cần tính toán sản lượng và tính chất công việc để đầu tư mức công suất phù hợp, tránh lãng phí chi phí đầu tư ban đầu cũng như chi phí vận hành.
• Chú trọng thương hiệu và dịch vụ sau bán hàng: Một chiếc máy khoan cần có tuổi thọ cao khi được bảo dưỡng đúng cách. Vì vậy, chọn nhà cung cấp uy tín, có dịch vụ bảo trì, thay thế phụ tùng đầy đủ là yếu tố không thể bỏ qua.
• Đào tạo nhân sự vận hành: Máy khoan cần tuy dễ sử dụng, nhưng để đạt độ chính xác và an toàn cao, công nhân cần được hướng dẫn bài bản về nguyên lý vận hành, cách thay đổi tốc độ, điều chỉnh góc khoan và các biện pháp an toàn.

Giải pháp máy khoan cần cho xưởng cơ khí hiện đại

Máy khoan cần giữ vai trò quan trọng trong việc gia công các chi tiết kích thước lớn và yêu cầu độ chính xác cao. Việc đầu tư đúng dòng máy không chỉ giúp tối ưu năng suất mà còn đảm bảo tính ổn định lâu dài cho hệ thống sản xuất. CTCP Thương mại và Công nghệ Á Châu cung cấp đa dạng lựa chọn máy khoan cần chất lượng cao, đi kèm dịch vụ kỹ thuật và hậu mãi chuyên nghiệp, mang đến giải pháp toàn diện cho các xưởng cơ khí.
