Ngành cơ khí và xây dựng đang chứng kiến xu hướng chuyển dịch mạnh mẽ sang các thiết bị đa năng, linh hoạt và có tính ứng dụng cao tại công trường. Trong đó, máy khoan từ (Magnetic Drilling Machine) ngày càng được ưa chuộng nhờ khả năng cố định chắc chắn trên bề mặt kim loại, khoan cắt chính xác và dễ dàng thao tác ngay cả trong không gian hạn chế. Đây không chỉ là giải pháp hỗ trợ hiệu quả cho gia công tại xưởng, mà còn là thiết bị tin cậy khi thi công ngoài hiện trường, đáp ứng nhu cầu ngày càng cao về năng suất và chất lượng.

Máy khoan từ là gì?

Máy khoan từ (Magnetic Drilling Machine; hoặc có thể gọi là Magnetic Drill Press, Magnetic Drill, Broach Cutter Machine, Portable Drilling Machine, Magnetic Base Drilling Machine) là một loại máy khoan cầm tay được trang bị đế từ tính (có thể là nam châm điện hoặc nam châm vĩnh cửu). Nhờ lực hút mạnh mẽ từ đế từ, máy có thể bám chặt vào bề mặt phôi, giúp quá trình làm việc ổn định, hạn chế rung lắc hay đảo khi vận hành.

 Máy khoan từ TSYR TZUN Đài Loan

Máy khoan từ có thể sử dụng nhiều loại dụng cụ cắt khác nhau như mũi khoan xoắn (mũi khoan ruột gà), mũi khoan từ (mũi cắt), dao phay và một số công cụ chuyên dụng khác. Nhờ đó, máy không chỉ dùng để khoan lỗ mà còn có thể thực hiện doa và taro ren.

Sự kết hợp giữa đế từ tính ổn định và tốc độ quay thấp cho phép máy chống lại hoặc giảm thiểu lực mô-men xoắn sinh ra khi sử dụng các mũi khoan có đường kính lớn. Bên cạnh đó, nhiều dòng máy khoan từ còn được trang bị động cơ đảo chiều và bộ điều khiển tốc độ thay đổi, hỗ trợ các thao tác khoan, doa, taro một cách hiệu quả. Một số model có chân bàn chữ thập, cho phép thực hiện cả các công việc phay nhẹ.

Tóm lại, máy khoan từ là loại máy khoan cầm tay được cố định chắc chắn trên phôi nhờ đế từ (nam châm điện hoặc nam châm vĩnh cửu), chuyên dùng để gia công tạo lỗ trên kim loại.

Cấu tạo máy khoan từ

Đế từ

Đế máy khoan từ được trang bị nam châm điện có lực hút rất mạnh, cho phép máy dễ dàng bám chặt vào phôi cần khoan. Khi được cấp điện, nam châm này cố định chắc chắn trên bề mặt kim loại, giữ chặt toàn bộ thân máy và đảm bảo sự ổn định trong quá trình gia công.

Giá đỡ (thân máy)

Giá đỡ là phần thân chính của máy, nơi gắn các công tắc điều khiển động cơ và nam châm. Trên thân máy cũng được bố trí tay quay ăn phôi và là bộ phận cho phép động cơ trượt lên xuống để khoan từ trên xuống hoặc từ dưới lên. Ngoài ra, thân máy còn đảm nhận vai trò nâng – di chuyển máy giữa các vị trí làm việc khác nhau. Thông thường, phần thân máy khoan từ được chế tạo từ gang hoặc thép để đảm bảo độ cứng vững.

Động cơ

Động cơ là thành phần quan trọng nhất của máy khoan từ, thường sử dụng động cơ một chiều (DC motor) với công suất từ 800W đến 2300W, tùy theo nhu cầu khoan và kích thước lỗ cần gia công. Với lỗ có đường kính lớn, cần động cơ công suất mạnh hơn. Các động cơ này thường hỗ trợ quay thuận và quay ngược, đồng thời được tích hợp hệ thống điện tử điều khiển tốc độ và mô-men xoắn, giúp quá trình khoan linh hoạt và chính xác.

Trục (mâm cặp dụng cụ)

Trục, hay còn gọi là mâm cặp, được gắn trực tiếp vào động cơ để giữ dụng cụ cắt. Hiện có hai loại mâm cặp phổ biến:

• Mâm cặp công nghiệp (siết bằng tay).
• Mâm cặp thay nhanh, cho phép tháo lắp mũi khoan dễ dàng mà không cần vặn vít thủ công.

Các loại trục chính thường gặp là MT2, MT3 và MT4, cho phép lắp nhiều loại mũi khoan lõi (annular cutter) khác nhau, đáp ứng đa dạng nhu cầu gia công.

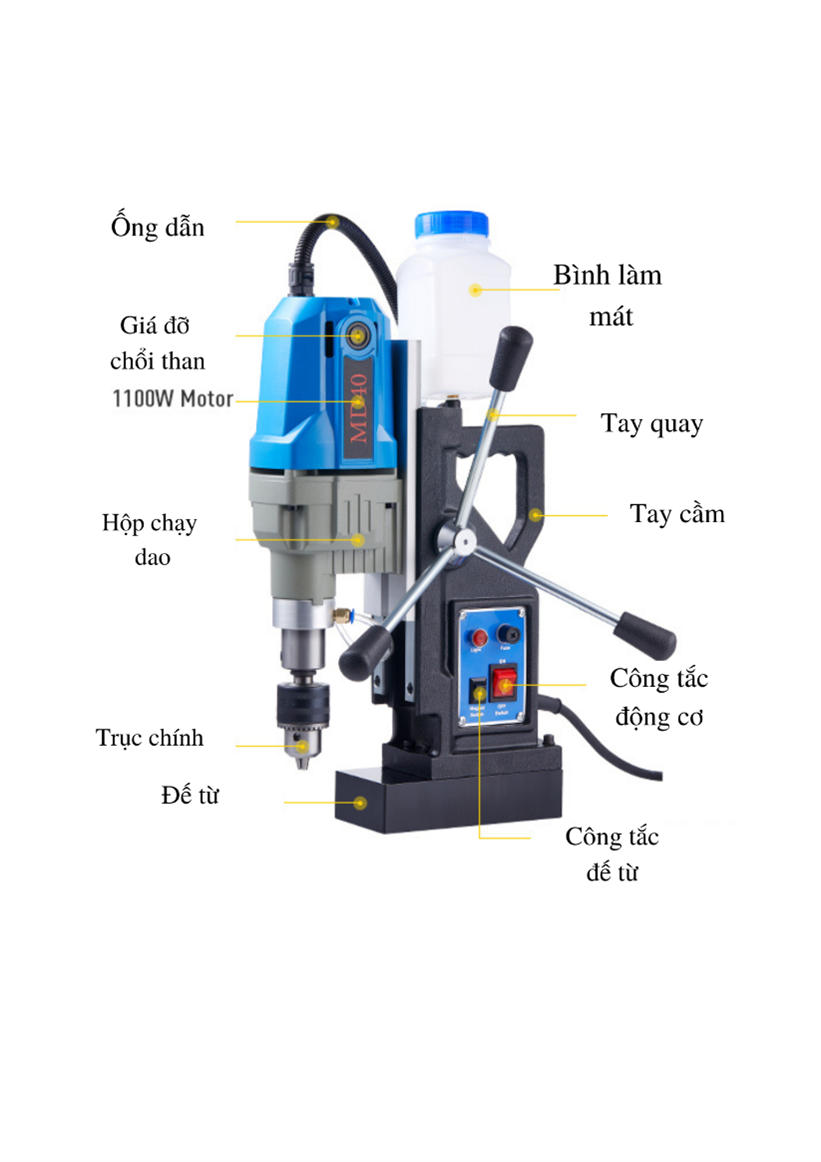

Cấu tạo của máy khoan từ

Nguyên lý hoạt động máy khoan từ

Máy khoan từ sử dụng nguyên lý điện từ để hấp thụ khung máy khoan và cơ cấu khoan quay trên bề mặt phôi thép. Cụ thể hơn, máy khoan từ dựa trên hai cơ chế chính: đế từ và cụm khoan. Khi được cấp điện, đế từ tạo ra một lực hút điện từ rất lớn, có thể lên tới hàng nghìn kilogam, tác động vuông góc xuống bề mặt của đế. Lực hút này giúp máy khoan từ bám chặt vào bề mặt tấm thép hoặc chi tiết kết cấu, cố định chắc chắn vị trí làm việc. Lực từ càng mạnh thì thân máy càng ổn định trong quá trình vận hành, nhờ đó lỗ khoan đạt độ chính xác cao hơn.

Trong khi đó, cụm khoan bao gồm động cơ, giá đỡ và đầu khoan. Khi người vận hành quay tay quay, toàn bộ cụm này di chuyển lên xuống, đưa mũi khoan tiếp xúc với bề mặt kim loại. Động cơ điện được khởi động làm rotor quay với tốc độ cao, truyền mô-men qua bộ bánh răng đến trục chính, từ đó dẫn động mũi khoan cắt gọt vào vật liệu. Nhờ nguyên lý cắt gọt cơ học, lỗ khoan được tạo ra có độ chính xác cao, bề mặt gia công sạch, không gây biến dạng và không tạo phản ứng hóa học như phương pháp cắt nhiệt

Phân loại máy khoan từ

Máy khoan từ mini (Lightweight Magnetic Drill)

Đây là loại máy khoan từ nhỏ gọn và thông dụng nhất. Máy thích hợp cho nhiều công việc khoan lỗ mà trọng lượng không phải là vấn đề chính, dễ dàng mang theo để làm việc trên cột điện, tháp truyền hình, cầu, hoặc các công trình trên cao.

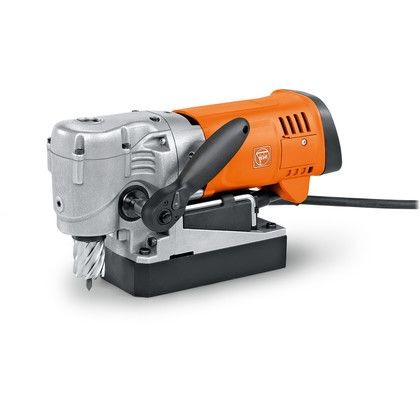

 Máy khoan từ mini dễ dàng mang theo làm việc

Máy khoan từ cấp phôi tự động và bán tự động (Automatic and Semi-Automatic Feed Magnetic Drill)

Loại máy này ngày càng được ưa chuộng nhờ khả năng tiết kiệm thời gian và công sức, từ đó nâng cao năng suất. Các dòng máy có thể tự động hoặc bán tự động cấp phôi, phù hợp cho sản xuất hàng loạt.


Máy khoan từ tự động TSYR TZUN

>>Đừng bỏ lỡ máy khoan từ Đài Loan có sẵn tại Á Châu

Máy khoan từ khí nén (Pneumatic Magnetic Drill)

Sử dụng động cơ dẫn động bằng khí nén và nam châm vĩnh cửu thay vì nam châm điện. Máy được thiết kế đặc biệt cho môi trường dễ cháy nổ, nơi việc dùng điện có thể gây nguy hiểm.

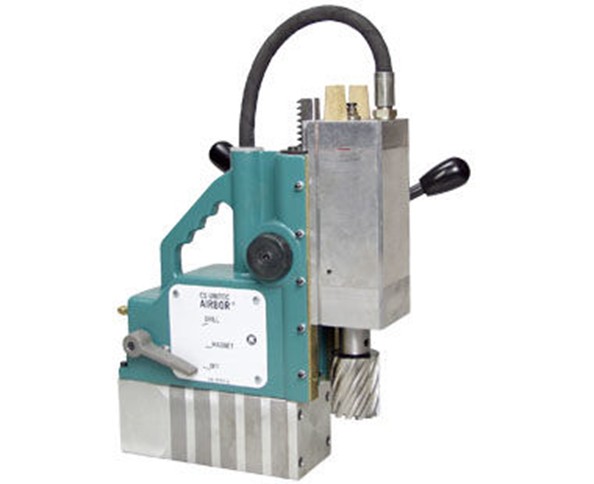

 Máy khoan từ khí nén

Máy khoan từ chuyên dụng cho đường ray (Rail Core Drilling Machine)

Loại máy này được thiết kế riêng để khoan lỗ trên đường ray. Thay vì sử dụng đế từ, nó được trang bị cơ cấu kẹp đặc biệt để cố định trực tiếp trên thanh ray.


Máy khoan từ chuyên dụng cho đường ray

Máy khoan từ thủy lực (Hydraulic Magnetic Drill Press)

Hoạt động nhờ lực tạo ra từ áp suất thủy lực. Đây là thiết bị mạnh mẽ, được sử dụng rộng rãi trong ngành công nghiệp, xây dựng và hàng hải. Máy đặc biệt hữu ích trong những ứng dụng cần máy nhỏ nhưng công suất lớn.

Máy khoan từ ngang (Horizontal Magnetic Drill)

Được thiết kế dành cho không gian chật hẹp, sử dụng cơ cấu truyền động bánh răng góc, giúp thực hiện khoan ở các vị trí khó tiếp cận.

Máy khoan từ kết hợp taro (Magnetic Drilling and Tapping Machine)

Đây là một thiết bị cầm tay có công suất lớn, được trang bị đế từ bám chặt trên các bề mặt kim loại từ tính để đảm bảo độ ổn định trong quá trình khoan. Với các phụ kiện thích hợp và động cơ đảo chiều, máy không chỉ thực hiện khoan lỗ mà còn có thể taro ren, doa lỗ (reaming) hoặc khoan vát miệng (countersinking). Đế từ, thường là nam châm điện, giúp cố định máy chắc chắn, cho phép gia công chính xác trên nhiều loại vật liệu như thép, ngay cả khi không thể đưa chi tiết đến máy cố định.

 Máy khoan từ kết hợp taro TSYR TZUN AE-22S

>> Xem ngay máy khoan từ TSYR TZUN AE-22S

Ưu điểm của máy khoan từ



• Khả năng linh hoạt khi di chuyển: Với thiết kế nhỏ gọn và trọng lượng nhẹ, máy khoan từ rất lý tưởng cho các công việc tại công trường hoặc những vị trí mà máy khoan bàn cố định không thể sử dụng. Khả năng di động cao giúp máy hoạt động hiệu quả trong không gian hạn chế hoặc khu vực xa.
• Tính linh hoạt: Máy khoan từ được ứng dụng rộng rãi trong gia công kim loại, xây dựng, đóng tàu và nhiều ngành công nghiệp khác. Nhờ có thể khoan ở nhiều tư thế như ngang, dọc hoặc trên cao, máy phù hợp cho đa dạng nhu cầu sản xuất.
•  Độ chính xác và ổn định: Đế từ giúp giảm rung lắc, giữ máy vững chắc, nhờ đó lỗ khoan có độ chính xác cao, gọn gàng và đúng vị trí. Điều này đặc biệt quan trọng trong các ngành yêu cầu cao về độ chính xác khi khoan.
• Năng suất cao: Máy khoan từ có thiết kế tối ưu cho tốc độ và hiệu quả. Đế từ cho phép gá đặt và di chuyển nhanh, giảm thời gian chết. Động cơ công suất lớn kết hợp với mũi khoan chuyên dụng giúp đẩy nhanh tiến độ, nâng cao năng suất.
• Độ an toàn: Khác với phương pháp khoan truyền thống cần kẹp chặt phôi, đế từ cố định chắc chắn máy lên bề mặt kim loại, giảm nguy cơ biến dạng vật liệu và tăng mức độ an toàn cho người vận hành.
• Khả năng khoan lỗ lớn: Trong khi khoan truyền thống gặp khó khăn khi tạo lỗ có đường kính lớn trên bề mặt kim loại, máy khoan từ có thể thực hiện dễ dàng, đáp ứng nhu cầu đặc thù của nhiều ngành công nghiệp.
• Dễ vận hành: Máy được thiết kế chú trọng đến tính tiện dụng, với điều khiển đơn giản và kết cấu công thái học. Cả người mới bắt đầu lẫn thợ lành nghề đều có thể sử dụng hiệu quả.
• Giảm hư hại vật liệu: Không cần lực kẹp mạnh nên hạn chế tối đa biến dạng hay quá tải phôi, đặc biệt quan trọng khi gia công các vật liệu đắt tiền hoặc có độ mỏng cao.
• Hiệu quả kinh tế: Dù chi phí đầu tư ban đầu có thể cao hơn, nhưng nhờ độ chính xác và hiệu suất vượt trội, máy khoan từ giúp giảm thời gian lao động, hạn chế phế phẩm, từ đó tiết kiệm chi phí tổng thể.
• Khả năng tương thích cao: Máy khoan từ có thể làm việc với nhiều loại vật liệu từ tính khác nhau, bao gồm thép và thép không gỉ, mở rộng phạm vi ứng dụng trong sản xuất.

Những điều cần lưu ý khi sử dụng máy khoan từ

Mặc dù máy khoan từ mang lại nhiều lợi ích vượt trội như khả năng khoan chính xác, dễ cố định trên bề mặt kim loại và nâng cao hiệu quả thi công, nhưng trong quá trình sử dụng, thiết bị này vẫn tồn tại một số hạn chế nhất định. Việc nắm rõ những điểm yếu này sẽ giúp người dùng lựa chọn đúng ứng dụng, khai thác máy hiệu quả hơn và có phương án khắc phục phù hợp trong thực tế sản xuất.

• Giới hạn về vật liệu: Máy khoan từ chỉ sử dụng được trên các vật liệu có từ tính như thép và gang, do đế từ yêu cầu bề mặt kim loại sắt từ để bám dính. Chúng không phù hợp khi làm việc với kim loại không từ tính như nhôm, đồng, đồng thau hoặc các vật liệu phi kim loại khác.Kích thước và trọng lượng: So với máy khoan cầm tay thông thường, máy khoan từ thường cồng kềnh và nặng hơn. Điều này làm giảm tính linh hoạt khi di chuyển và gây khó khăn khi thao tác trong không gian hẹp hoặc khi làm việc ở trên cao.
• Chi phí đầu tư ban đầu: Máy khoan từ có giá thành cao hơn so với các loại máy khoan truyền thống do thiết kế chuyên biệt và các tính năng đi kèm. Ngoài chi phí máy, người dùng còn phải đầu tư thêm vào mũi khoan từ (annular cutter) và các phụ kiện liên quan, tạo nên một khoản đầu tư đáng kể.
• Giới hạn về chiều sâu khoan: Chiều sâu khoan của máy khoan từ phụ thuộc vào chiều dài của mũi khoan từ. Mặc dù có nhiều kích cỡ mũi khoan, chúng vẫn không thể đạt chiều sâu tương đương với một số loại mũi khoan truyền thống. Đối với các lỗ có độ sâu lớn, cần sử dụng dụng cụ hỗ trợ hoặc phương pháp khoan thay thế.

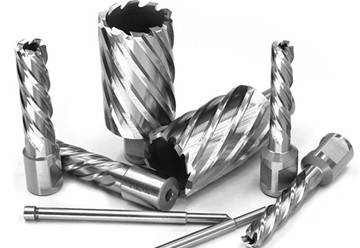

Mũi khoan từ (Annular Cutter) thường khoan sâu tối đa 100mm, với một số dòng cao cấp, độ sâu khoan của nó lên tới 150 mm



• Hệ thống làm mát và thoát phoi: Máy khoan từ thường được trang bị hệ thống làm mát tích hợp để bôi trơn và hạ nhiệt mũi cắt. Tuy nhiên, việc thoát phoi có thể gặp khó khăn khi khoan lỗ sâu hoặc với một số loại vật liệu nhất định. Quản lý tốt việc làm mát và thoát phoi là yếu tố quan trọng để duy trì hiệu suất và độ chính xác khoan.
• Tiếng ồn và rung động: Trong quá trình vận hành, máy khoan từ có thể tạo ra tiếng ồn lớn và rung động đáng kể, gây khó chịu cho người vận hành. Do đó, cần trang bị đầy đủ thiết bị bảo hộ cá nhân, đặc biệt là bảo vệ thính giác, để giảm thiểu tác động này.

Ứng dụng của máy khoan từ

Máy khoan từ là thiết bị lý tưởng cho cả công việc khoan tại chỗ (onsite) lẫn ngoài công trường (off-site). Nó được ứng dụng rộng rãi trong nhiều lĩnh vực như xây dựng, gia công kết cấu thép, và cơ khí nặng. Đặc biệt, máy thường được dùng để khoan lỗ trên các kết cấu thép tại công trình. Các dòng máy khoan từ thế hệ mới có thiết kế gọn nhẹ, rất phù hợp cho xưởng gia công cũng như điều kiện thi công ngoài trời không được kiểm soát hoàn toàn.

So với các loại máy khoan truyền thống, máy khoan từ nổi bật với khả năng di chuyển linh hoạt, dễ dàng thao tác ở nhiều vị trí khác nhau: nằm ngang, thẳng đứng hoặc trên cao. Tính linh hoạt này trước đây hầu như không có ở các dòng máy khoan thông thường.

Một điểm khác biệt quan trọng là mũi khoan lõi (core drill) chỉ cắt phần biên của lỗ, thay vì toàn bộ diện tích bề mặt vật liệu. Nhờ vậy, lượng vật liệu cần loại bỏ ít hơn, giúp máy khoan từ đạt hiệu quả cao, tốc độ nhanh hơn 3–4 lần so với máy khoan truyền thống ngay cả trong điều kiện làm việc thông thường.
