Máy khoan bàn (Bench Drilling Machine) là loại máy khoan có kích thước nhỏ hơn so với các dòng máy khoan khác, chuyên dùng để gia công các phôi nhẹ. Thông thường, máy được phân thành hai loại chính: điều khiển thủ công và điều khiển tự động. Ở loại thủ công, máy được trang bị tay cầm điều khiển giúp người vận hành điều chỉnh hoạt động của mũi khoan theo từng thao tác nhấn. Trong quá trình này, phôi được giữ trực tiếp bằng tay để đảm bảo công việc khoan diễn ra chính xác.
Nguyên lý hoạt động máy khoan bàn
Khoan là quá trình tạo ra lỗ hình trụ với đường kính và độ sâu theo yêu cầu bằng cách loại bỏ kim loại nhờ chuyển động quay của mũi khoan. Dụng cụ cắt – tức mũi khoan – được lắp vào trục chính của máy khoan.
Trước tiên, vị trí cần khoan được đánh dấu bằng một vết lõm tạo bởi dùi. Sau đó, mũi khoan được đặt đúng vị trí và quá trình gia công bắt đầu, lỗ khoan sẽ được tạo đến độ sâu cần thiết.
Nguyên lý làm việc của máy khoan bàn: khi động cơ được cấp điện, trục chính (spindle) quay và truyền chuyển động cho puli (pulley) gắn với nó. Một puli (pulley) khác được lắp ở đầu kia, có thể đảo chiều để điều chỉnh tốc độ quay (tăng hoặc giảm). Lực truyền giữa các puli (pulley) được đảm bảo bởi dây đai (belt) chữ V – loại dây đai này thay thế dây đai phẳng truyền thống nhằm nâng cao hiệu suất truyền động.
Mũi khoan (chuck), được lắp trong mâm cặp nối với trục chính (spindle), sẽ quay theo trục chính. Khi puli quay, trục chính và mũi khoan đồng thời quay. Bằng cách điều khiển cần tay, trục chính di chuyển lên xuống theo phương thẳng đứng để đưa mũi khoan ăn vào phôi, tạo lỗ trên chi tiết được cố định trong ê tô của máy.

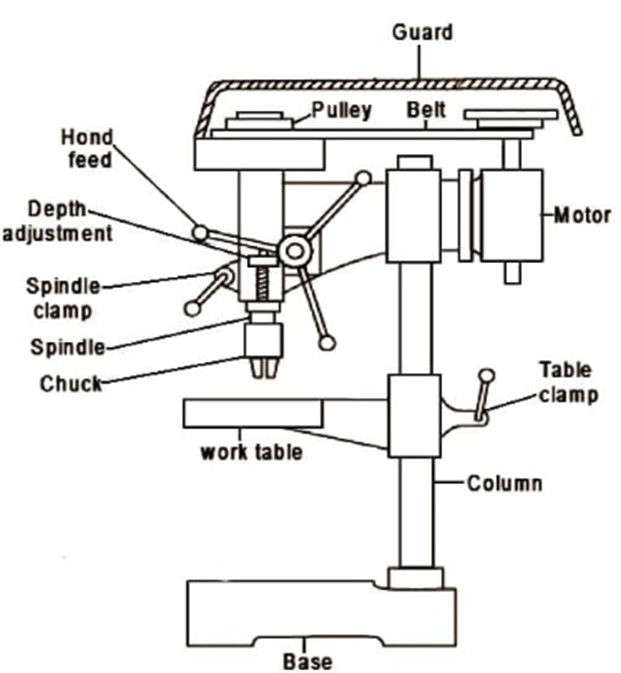

Nguyên lý hoạt động máy khoan bàn
Phân loại máy khoan bàn
- Phân loại theo cách hoạt động
Truyền động bằng dây đai: Truyền động đai là hệ thống cơ khí thiết yếu, được sử dụng để truyền chuyển động quay và công suất một cách hiệu quả giữa hai hoặc nhiều trục quay song song. Đây là một trong những nền tảng quan trọng của công nghệ truyền động công suất hiện đại, được ứng dụng rộng rãi trong máy móc công nghiệp, ô tô, thiết bị nông nghiệp, hệ thống HVAC và các quy trình sản xuất.
Một hệ thống truyền động đai bao gồm một vòng đai liên tục lắp quanh các puli được gắn trên trục dẫn và trục bị dẫn. Khoảng cách giữa các puli được điều chỉnh chính xác để đảm bảo lực căng tối ưu, trong khi vật liệu chế tạo và bề mặt tiếp xúc giữa đai và puli tạo ra ma sát cần thiết cho khả năng bám đáng tin cậy và truyền mô-men xoắn hiệu quả.
Mô tả truyền động bằng dây đai chữ V
Truyền động bánh răng: Truyền động bánh răng là một phương pháp truyền động cơ khí được sử dụng phổ biến, thực hiện chức năng truyền công suất và thay đổi tốc độ thông qua sự ăn khớp giữa hai hoặc nhiều bánh răng. Công suất truyền có thể đạt tới hàng trăm nghìn kilowatt và vận tốc vòng có thể lên đến 200 m/s.
So với các hình thức truyền động khác như truyền đai, truyền xích, truyền thủy lực…, truyền động bánh răng có nhiều loại và được ứng dụng rộng rãi trong nhiều lĩnh vực. Đây được xem như “nhà vô địch thầm lặng” trong ngành truyền động.
- Phân loại theo xuất xứ
Máy khoan bàn châu Âu nổi bật với độ chính xác và độ bền vượt trội. Các chi tiết như đầu khoan, bàn máy, trục chính và thân máy đều được chế tạo từ gang đúc hoặc thép hợp kim chất lượng cao, giúp máy vận hành ổn định và hạn chế rung lắc. Ngoài ra, các dòng máy châu Âu thường được trang bị công nghệ hiện đại như biến tần điều tốc (electronic variator), màn hình kỹ thuật số hiển thị tốc độ và độ sâu, cùng hệ thống bảo vệ an toàn đạt chuẩn CE. Nhờ vậy, máy đảm bảo tuổi thọ cao và đáp ứng tốt các yêu cầu sản xuất khắt khe trong công nghiệp.
Đổi lại cho chất lượng cao cấp, máy khoan bàn châu Âu có mức giá khá cao, thường gấp 2–4 lần so với máy Đài Loan cùng công suất. Đây là phân khúc phù hợp cho các doanh nghiệp lớn hoặc các ngành công nghiệp yêu cầu dung sai nghiêm ngặt, độ chính xác cao và độ tin cậy lâu dài. Dù chi phí đầu tư ban đầu lớn, nhưng giá trị sử dụng lâu dài và chi phí bảo trì thấp giúp máy châu Âu được xem là khoản đầu tư bền vững.
Máy khoan bàn Đài Loan có chất lượng ổn định, được đánh giá cao hơn so với các sản phẩm Trung Quốc và đáp ứng tốt nhu cầu sản xuất thông thường. Kết cấu máy tương đối chắc chắn, dễ sử dụng và bảo trì. Một số thương hiệu lớn còn bổ sung tính năng biến tần hoặc thước đo điện tử, tuy nhiên không phong phú và hiện đại như máy châu Âu. Nhìn chung, máy Đài Loan phù hợp với các xưởng cơ khí vừa và nhỏ, cũng như các trường dạy nghề cơ khí.
Máy khoan bàn Đài Loan có lợi thế về giá thành khi rẻ hơn đáng kể so với sản phẩm châu Âu, trong khi vẫn đảm bảo độ bền và hiệu quả sản xuất ở mức tốt. Đây là lựa chọn kinh tế cho các doanh nghiệp nhỏ và vừa muốn cân đối chi phí đầu tư ban đầu nhưng vẫn cần một thiết bị đáng tin cậy để sản xuất. Chính vì vậy, máy Đài Loan là phân khúc phổ biến ở thị trường Việt Nam nhờ khả năng đáp ứng cả về giá lẫn hiệu năng.
