Máy khoan bàn ERLO GROUP S series là dòng máy khoan cơ khí bền bỉ, phù hợp cho nhiều ứng dụng gia công cơ bản. Máy được thiết kế với cơ cấu ăn dao bằng tay (manual feed), đi kèm bàn làm việc cố định và đầu khoan có khả năng trượt – xoay linh hoạt, giúp dễ dàng định vị phôi và thao tác khoan chính xác. Kết cấu đầu máy, bệ đỡ và trụ bằng gang đúc nguyên khối mang lại độ ổn định cao, khả năng chịu tải tốt và tuổi thọ sử dụng lâu dài, đáp ứng nhu cầu gia công trong các xưởng cơ khí vừa và nhỏ.
Máy khoan bàn ERLO GROUP S series
Đặc điểm nổi bật
- Đế máy có rãnh chữ T
- Cữ chặn điều chỉnh độ sâu
- Đèn chiếu sáng
- Bộ đẩy dụng cụ (tool ejector)
- Nắp che dây đai có công tắc hành trình an toàn
- Tấm chắn động cơ
- Nút dừng khẩn cấp
- Công tắc nguồn chính
- Chức năng chọn chiều quay
- Thiết bị điện áp thấp
- Thiết bị điện bố trí trong tủ riêng
- Chụp bảo vệ mũi khoan có công tắc hành trình an toàn
- Tuân thủ tiêu chuẩn CE

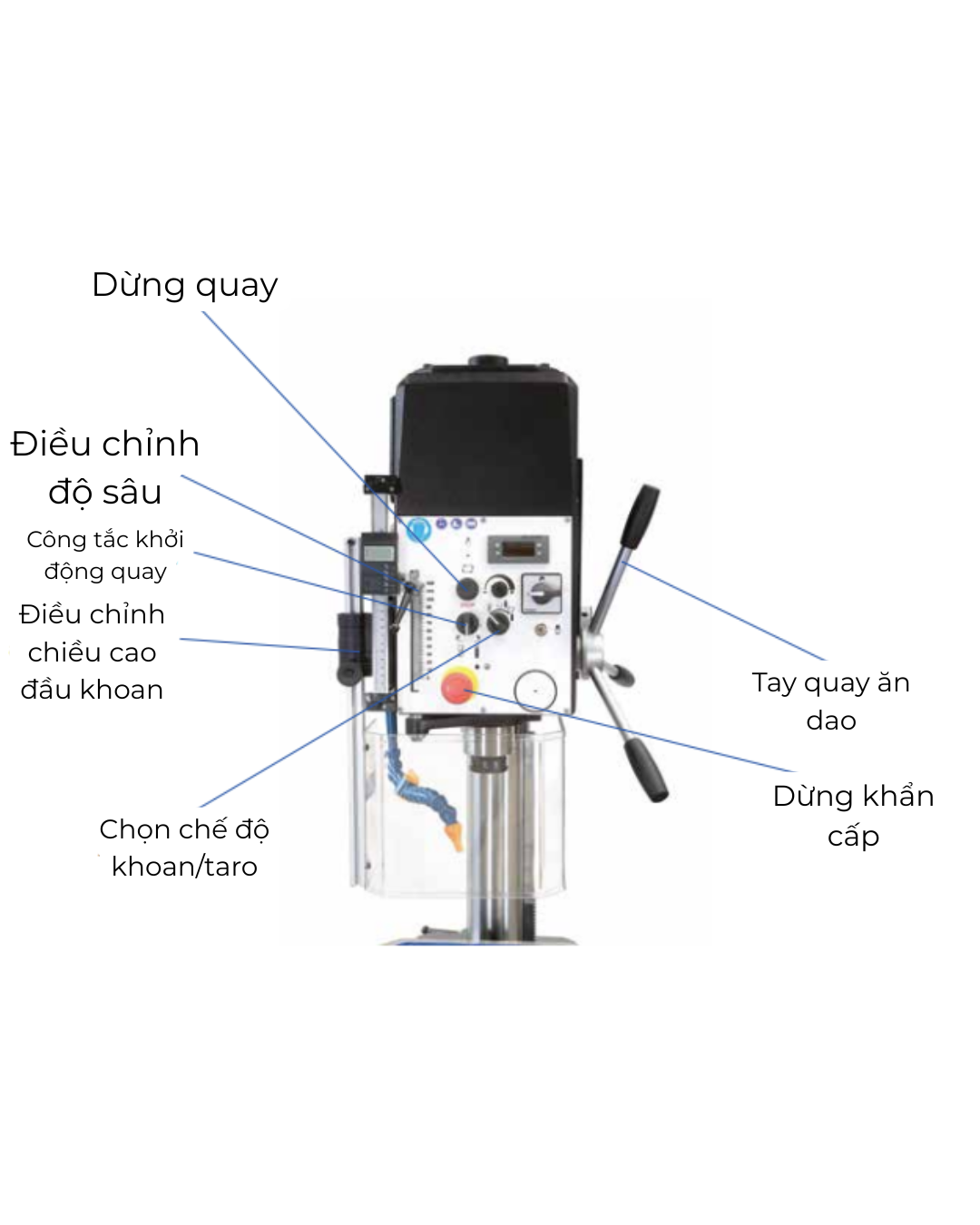

Cấu tạo máy khoan bàn ERLO GROUP S series
Thông số kĩ thuật
| Đặc điểm | S18 | S25 | S30 |
| Khả năng khoan tối đa trên thép 50/60 | Ø18 mm | Ø25 mm | Ø30 mm |
| Khả năng taro tối đa trên thép 50/60 | M14 | M18 | M25 |
| Số côn trục chính | 3 | 3 | 3 |
| Hành trình trục chính | 120mm | 120mm | 120mm |
| Công suất động cơ chính | 0,5kW/1kW | 0,7kW/1,3kW | 0,9kW/1,5kW |
| Truyền động | Dây đai | Dây đai | Dây đai |
| Số cấp tốc độ | 10 | 10 | 10 |
| Dải tốc độ với động cơ ở 1500 vòng/phút, 50 Hz, 3HP | 245–355–490–710–835–1240–1670–2000–2480–4000 rpm | ||
| Dải tốc độ với bộ biến tần điện tử ở 1500 vòng/phút, 50 Hz, 3HP | A) 120–760 | ||
| Ăn dao | Thủ công | ||
| Kích thước bàn làm việc | 270 × 270 mm | ||
| Đường kính trụ | 100 mm | 100 mm | 100 mm |
| Khoảng cách từ tâm trục chính đến mặt trụ | 250 mm | 250 mm | 250 mm |
| Trọng lượng tịnh (không/bao gồm bàn trung gian) | 190 / 230 kg | 190 / 230 kg | 190 / 230 kg |
| Trọng lượng gộp (cả bao bì) | 200 / 250 kg | 200 / 250 kg | 200 / 250 kg |
| Kích thước đóng gói (DxRxC) (không/bao gồm bàn trung gian) | 700 × 570 × 1360 mm | 700 × 570 × 1360 mm | 700 × 570 × 1360 mm |

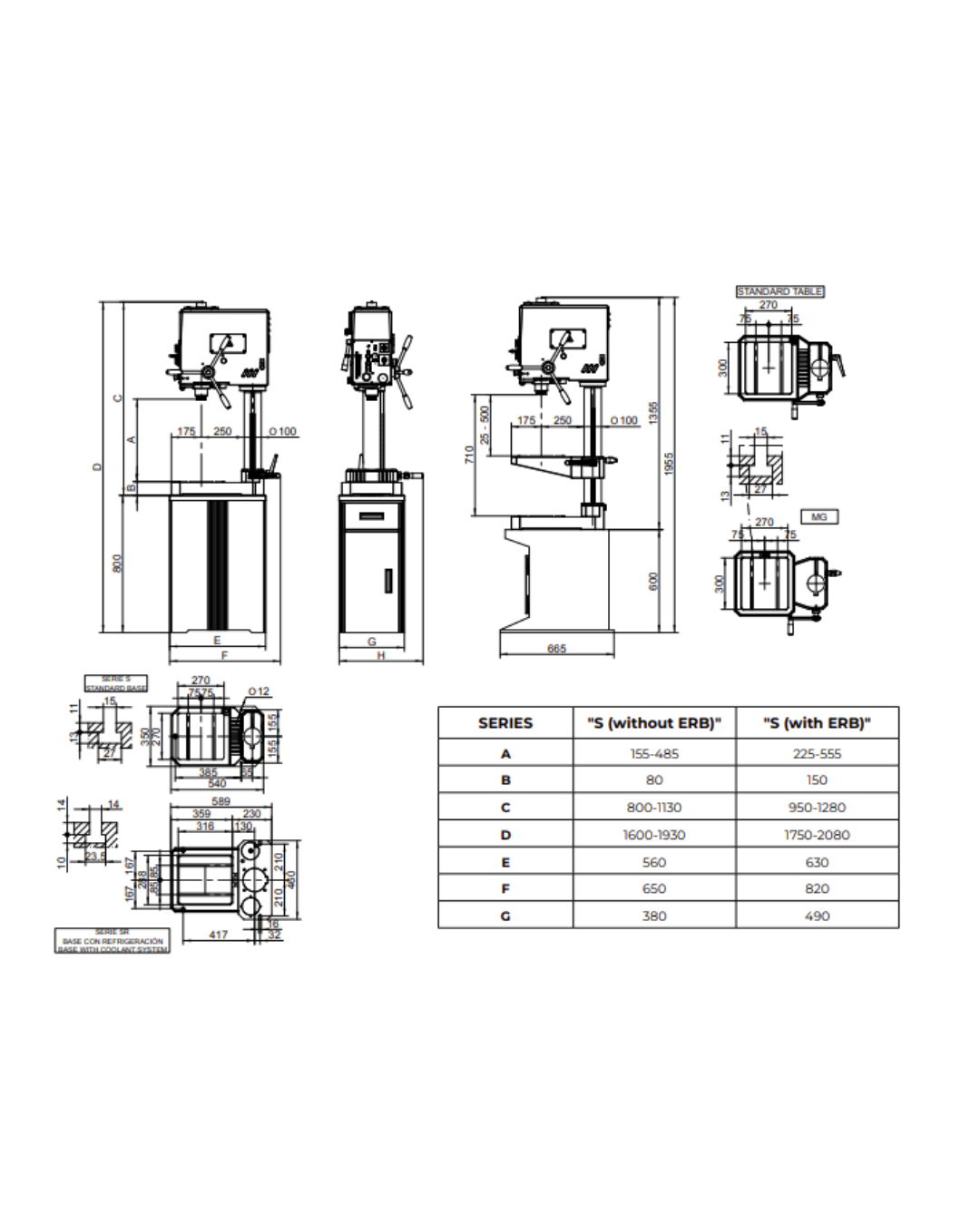

Kích thước một số bộ phận trong máy khoan bàn ERLO GROUP S series
Trang bị tùy chọn lắp thêm
- Tay quay phía trước cho cơ cấu ăn dao nhạy
- Đồng hồ hiển thị độ sâu kỹ thuật số
- Bộ biến tần điều chỉnh tốc độ điện tử kèm đồng hồ hiển thị tốc độ
- Đảo chiều quay tự động cho ta rô bằng tay
- Đảo chiều quay tự động cho ta rô bằng tay (dành cho model có biến tần)
- Tủ đế có ngăn kéo và cửa
- Tủ đế có 2 ngăn (chỉ dùng cho máy khoan bàn không có làm mát)
- Tủ đế có cửa (chỉ dùng cho model có bàn trung gian cố định hoặc xoay)
- Bộ đếm chu kỳ (dùng cho máy có cơ cấu thủy lực hydroblock)
- Bàn trung gian cố định
- Bàn trung gian xoay
- Phần bổ sung chiều cao trụ (200 mm)
- Chu trình thủy lực tự động (hydroblock cycle)
- Hệ thống làm mát tích hợp trong tủ đế
Phụ kiện đi kèm
- Đầu kẹp mũi khoan
- Đầu kẹp dụng cụ
- Ống chuyển côn
- Ê-tô kẹp chi tiết
- Bàn đạp điều khiển
- Bộ điều khiển hai tay
- Bàn trượt chữ thập
- Đầu khoan nhiều trục

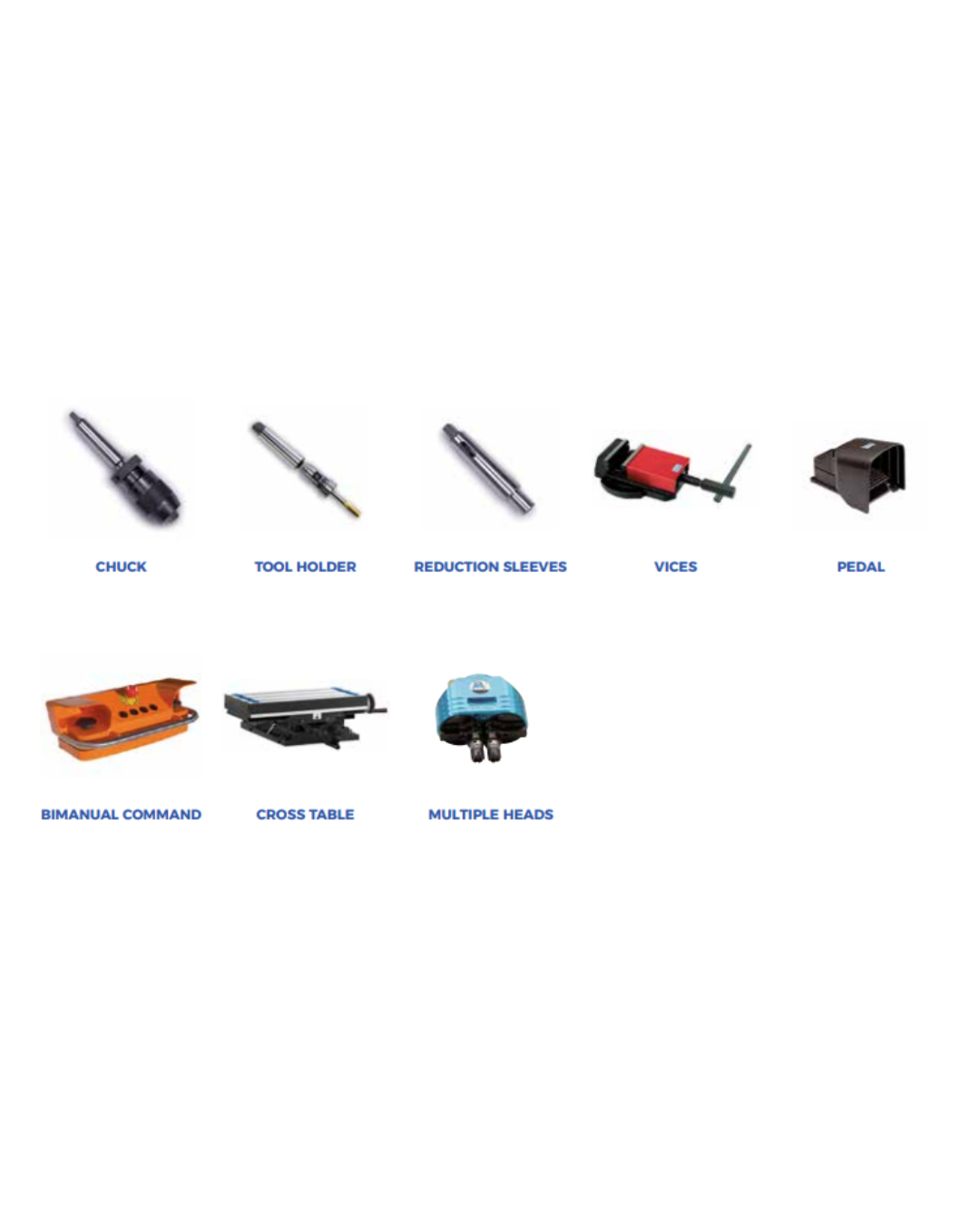

Các phụ kiện đi kèm trong máy khoan bàn ERLO GROUP S series
FAQ – câu hỏi thường gặp
Thép 50/60 là thép gì?
Thép 50/60 dùng để chỉ độ cứng Brinell (Brinell Hardness Number - BHN) của thép. Chỉ số này phản ánh khả năng chống lại mũi khoan khi gia công. Thép có độ cứng 60 HB sẽ cứng hơn thép 50 HB. Khoảng 50–60 HB thường được dùng để biểu thị độ cứng của thép cacbon thấp (mild steel) – loại vật liệu phổ biến được lấy làm chuẩn để xác định khả năng khoan và ta rô của máy.
Trang bị tùy chọn và phụ kiện đi kèm khác gì nhau?
Phụ kiện (Accessories) là những bộ phận, dụng cụ kèm theo máy ở dạng tiêu chuẩn, hỗ trợ vận hành cơ bản, ví dụ như mâm cặp, chìa vặn, hoặc hộp dụng cụ. Ngược lại, trang bị tùy chọn (Optional fittings) là các hạng mục không đi kèm sẵn theo máy mà khách hàng có thể lựa chọn mua thêm tùy theo nhu cầu sản xuất. Các tùy chọn này thường mở rộng chức năng hoặc nâng cao hiệu suất, chẳng hạn như bàn xoay, hệ thống làm mát, hoặc thước quang đo hành trình.
