Máy taro bàn ERLO GROUP SH series được thiết kế cho các ứng dụng taro chính xác với độ bền và hiệu suất cao. Máy sử dụng truyền động dây đai chữ V cho khả năng truyền lực ổn định và vận hành êm ái, kết hợp với cơ cấu ăn dao taro tự động giúp tối ưu năng suất và giảm thao tác thủ công. Cấu trúc vững chắc với bàn làm việc cố định, trong khi đầu máy có thể trượt và xoay, mang lại sự linh hoạt trong quá trình gia công. Toàn bộ phần đầu máy, bệ máy và trụ máy đều được đúc bằng gang nguyên khối, đảm bảo độ cứng vững, độ ổn định và tuổi thọ lâu dài trong môi trường sản xuất công nghiệp.


Máy taro bàn ERLO GROUP SH series

Đặc điểm nổi bật



• Trục chính tiêu chuẩn, có chức năng taro tự động
• Bao gồm 1 trục chính tiêu chuẩn, bước ren xác định theo yêu cầu
• Bàn máy có rãnh chữ “T”
• Cữ chặn hành trình điều chỉnh được
• Đèn chiếu sáng
• Bộ đẩy tháo dụng cụ (Tool ejector)
• Nắp che dây đai có công tắc hành trình an toàn (stop micro)
• Tấm chắn bảo vệ động cơ
• Nút nhấn dừng khẩn cấp
• Công tắc nguồn chính
• Bộ chọn chu trình bằng tay/tự động
• Bộ chọn chu trình đơn/liên tục
• Cữ chặn và công tắc hành trình điều chỉnh: độ sâu, đảo chiều và dừng
• Cơ cấu phanh bộ điều tốc (variator brake device)
• Hệ thống điện áp thấp
• Hệ thống điện bố trí trong tủ riêng biệt
• Tấm chắn mũi khoan có công tắc hành trình an toàn (stop micro)
• Tuân thủ tiêu chuẩn CE

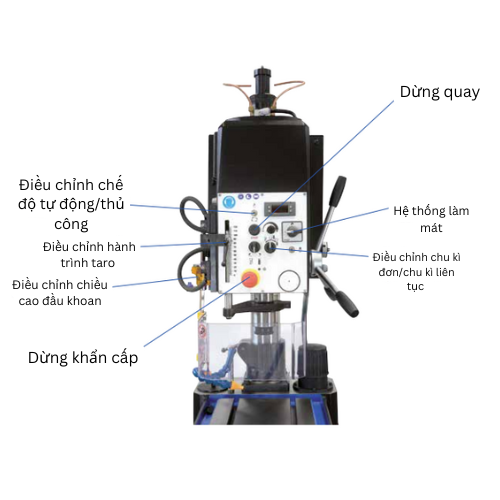

Cấu tạo máy taro bàn ERLO GROUP SH series

Thông số kĩ thuật

Đặc điểm	SH18
Khả năng khoan tối đa trên thép 50/60	Ø18 mm
Khả năng taro tối đa trên thép 50/60	M14
Số côn trục chính	3
Hành trình trục chính tối đa	90 mm
Công suất động cơ	1.12kW
Truyền động	Dây đai chữ V
Số cấp và dải tốc độ ( không có bộ điều tốc)	10 (245-355-490-710-835-1240-1670-2000-2480-4000) rpm
Cấp tiến dao	Thủ công
Kích thước bàn máy (DxR)	270 x 270 mm
Đường kính trục	100 mm
Khoảng cách từ tâm trục chính để mặt trụ máy	250 mm
Trọng lượng tịnh (không có và có bàn trung gian)	190/240 kg
Trọng lượng cả bì (không có và có bàn trung gian)	200/260 kg
Kích thước đóng gói (DxRxC)	890x640x1350 mm

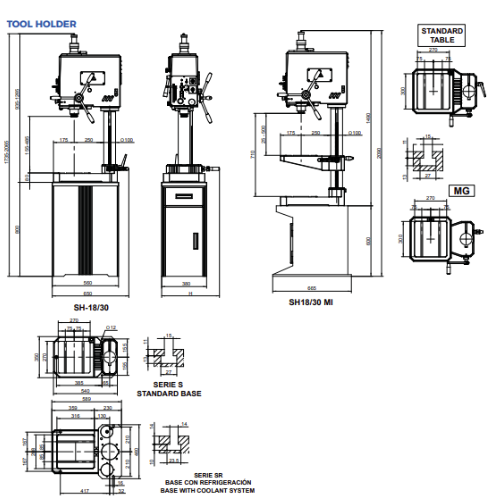

Kích thước một số bộ phận trong máy taro bàn ERLO GROUP SH series

Trang bị tùy chọn lắp thêm

• Bánh tay quay phía trước để điều khiển tiến dao nhạy
• Thước đo độ sâu kỹ thuật số
• Trục chính tiêu chuẩn bổ sung, bước ren đặc biệt
• Trục chính tiêu chuẩn bổ sung, bước ren tiêu chuẩn
• Tủ đế có cửa và ngăn kéo
• Tủ đế có 2 ngăn (chỉ dùng cho máy khoan bàn không có hệ thống làm mát)
• Tủ đế (chỉ dùng cho các model có bàn trung gian)
• Bàn trung gian cố định
• Bàn trung gian xoay
• Bộ đếm chu kỳ
• Phụ kiện tăng cột 200 mm
• Hệ thống làm mát tích hợp trong bệ máy

Phụ kiện đi kèm

• Dụng cụ kẹp dao
• Ê-tô
• Bàn đạp điều khiển
• Bộ điều khiển hai tay

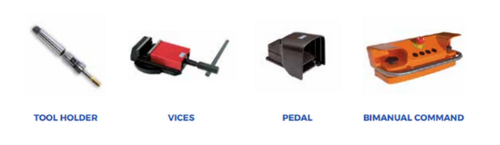

Các phụ kiện đi kèm trong máy taro bàn ERLO GROUP SH series

FAQ – Câu hỏi thường gặp

Thép 50/60 là thép gì?

Thép 50/60 dùng để chỉ độ cứng Brinell (Brinell Hardness Number - BHN) của thép. Chỉ số này phản ánh khả năng chống lại mũi khoan khi gia công. Thép có độ cứng 60 HB sẽ cứng hơn thép 50 HB. Khoảng 50–60 HB thường được dùng để biểu thị độ cứng của thép cacbon thấp (mild steel) – loại vật liệu phổ biến được lấy làm chuẩn để xác định khả năng khoan và ta rô của máy

Trang bị tùy chọn và phụ kiện đi kèm khác gì nhau?

Phụ kiện (Accessories) là những bộ phận, dụng cụ kèm theo máy ở dạng tiêu chuẩn, hỗ trợ vận hành cơ bản, ví dụ như mâm cặp, chìa vặn, hoặc hộp dụng cụ. Ngược lại, trang bị tùy chọn (Optional fittings) là các hạng mục không đi kèm sẵn theo máy mà khách hàng có thể lựa chọn mua thêm tùy theo nhu cầu sản xuất. Các tùy chọn này thường mở rộng chức năng hoặc nâng cao hiệu suất, chẳng hạn như bàn xoay, hệ thống làm mát, hoặc thước quang đo hành trình.
