Đặc điểm nổi bật

• Thiết bị khử khe hở tự động trên bộ truyền trục B

• Trục bàn được dẫn động trực tiếp (Direct-driven Table Spindle)

• Hệ thống kẹp chặt công suất cao trên toàn bộ đường trượt

• Trang bị nhiều thiết bị tự kiểm tra cho hệ thống bôi trơn, thủy lực và khí nén

Máy phay lăn răng YG Tech HERA500

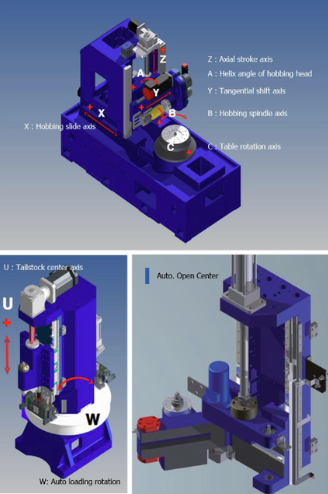

Cấu tạo máy phay lăn răng YG Tech HERA500

• X: Trục trượt dao phay lăn (Hobbing Slide Axis)
• Z: Trục hành trình dọc (Axial Stroke Axis)
• A: Góc nghiêng đầu dao phay lăn (Helix Angle of Hobbing Head)
• Y: Trục dịch chuyển tiếp tuyến (Tangential Shift Axis)
• B: Trục chính dao phay lăn (Hobbing Spindle Axis)
• C: Trục quay bàn máy (Table Rotation Axis)
• U: Trục tâm ụ động (Tailstock Center Axis)
• W: Trục quay nạp phôi tự động (Auto Loading Rotation Axis): giúp mở/tách tâm kẹp phôi một cách tự động trong quá trình nạp hoặc tháo phôi, tăng tốc độ và độ chính xác khi thay đổi chi tiết

Cấu tạo máy phay lăn răng YG Tech HERA500

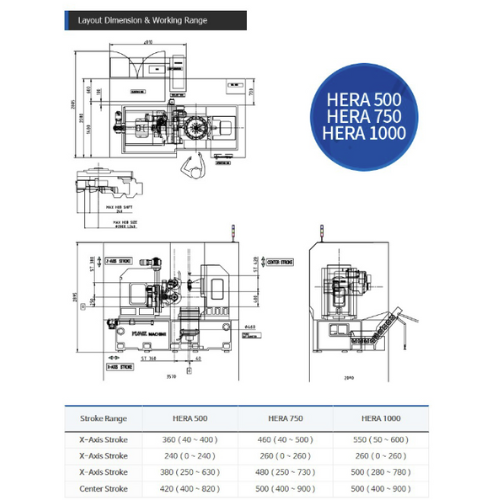

Kích thước một số bộ phận trong máy phay lăn răng YG Tech HERA 500

Thông số kĩ thuật

Khả năng gia công của máy	Đơn vị	HERA500	HERA700	HERA 1000
Đường kính chi tiết gia công lớn nhất	mm	500	700	1000
Bước răng lớn nhất		module 12.0	module 14.0	module 14.0
Hành trình trục X		360(40~400)	460(40~500)	550(50~600)
Góc nghiêng trục dao phay - trục A		+35°/-45°	+35°/-45°	+35°/-45°
Tốc độ quay tối đa của dao phay - trục B	rpm	20~500	20~350	20~350
Tốc độ quay bàn tối đa - trục C	rpm	110	110	75
Phạm vi làm việc
Hành trình làm việc trục Z	mm	380(250~630)	480(250~730)	500(280~780)
Phạm vi dịch chuyển tâm	mm	420(400~820)	500(400~900)	500(400~900)
Đường kính bàn máy	mm	Ø450	Ø650	Ø850
Dao phay lăn
Côn đầu trục chính		NT#50	NT#60	NT#60
Kích thước dao phay lớn nhất (đường kính x chiều dài )		Ø220x260	Ø220x280	Ø220x280
Hành trình dịch chuyển của dao phay lớn nhất - trục Y		240	260	260
Tốc độ chạy dao nhanh
Tốc độ chạy nhanh trục Z	mm/phút	5000	5000	5000
Tốc độ chạy nhanh trục X	mm/phút	50000	50000	50000
Tốc độ chạy nhanh trục Y	mm/phút	2000	2000	2000
Khả năng xoay đầu dao phay	độ/phút	720	720	720
Động cơ
Nguồn điện	kVA	90	90	120
Động cơ trục chính	Nm	134	134	191
Hệ thống điều khiển		SIEMENS hoặc FANUC	SIEMENS hoặc FANUC	SIEMENS hoặc FANUC
Kích thước máy	mm (WxLxH)	3570x2800x2900	3750x2800x3000	3950x2800x3400
Trọng lượng	tấn	13.0	15.5	18.0



Phụ kiện tiêu chuẩn

• Trục gá dao phay lăn (Ø32, Ø40) kèm ống lót, vòng chặn và đai ốc

• Bộ cấp dung dịch làm mát (400 ℓ)

• Bộ bơm thủy lực có quạt làm mát

• Bơm bôi trơn gián đoạn

• Vỏ chắn phoi toàn phần

• Đèn chiếu sáng LED cho vùng làm việc

• Bộ điều hòa cho tủ điện

• Bộ cân bằng – chỉnh máy

• Bộ điều khiển CNC (SIEMENS hoặc FANUC)

• Bộ dụng cụ và hộp tiêu chuẩn

• Sách hướng dẫn vận hành và bảo dưỡng

Phụ kiện tùy chọn

• Cụm kéo thanh kẹp tự động (Auto Draw-Bar Attachment)

• Bộ thu sương dầu (Oil Mist Collector)

• Bộ tách phoi từ tính (Magnetic Chip Separator)

• Thiết bị cài dao (Tool Presetter)

• Bộ đánh ba via (Deburring Attachment)

• Cửa tự động điều khiển khí nén (Auto Door – Air Type)

• Dây chuyền rửa chi tiết (Washing Line)

• Đèn báo 3 tầng (3-Layers Lamp)

• Đồ gá và phụ kiện kẹp chi tiết (Jig & Fixture)

• Hệ thống nạp và dỡ phôi tự động (Auto Loading/Unloading System)

• Băng tải và giá xếp phôi (Conveyor & Stacker)

• Gói bảo hành – bảo trì 2 năm (2 Years Service Contract)

• Cụm gia công Skiving (Skiving Unit)

• Các loại phần mềm điều khiển NC khác nhau (Various kinds of N.C. Software)
