Đặc điểm nổi bật

• Gia công bánh răng nặng (Heavy Duty Gear Cutting)

• Kết cấu thân máy (bệ máy) cứng vững

• Cơ cấu triệt tiêu khe hở tự động vĩnh cửu trên trục B

• Bánh răng chủ có đường kính lớn, độ chính xác cao, lắp trên trục C hoặc động cơ mô-men xoắn cao tích hợp

• Hệ thống băng tải loại bỏ phoi hoàn hảo, tích hợp trong thân máy

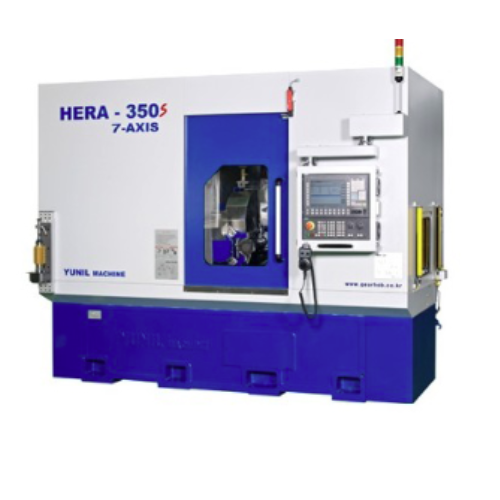

Máy phay lăn răng YG Tech HERA200S

Máy phay lăn răng YG Tech HERA300S

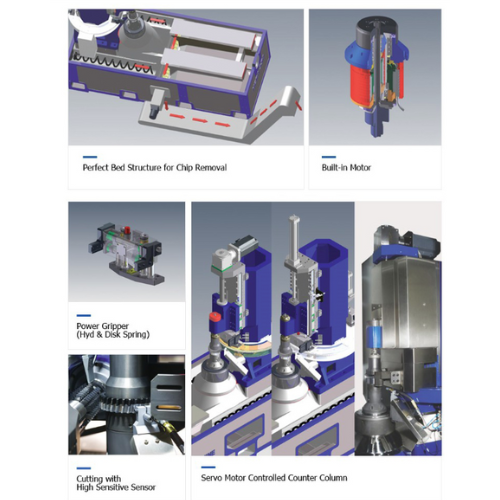

• Kết cấu thân máy được thiết kế đặc biệt giúp thoát phoi nhanh và hiệu quả, đảm bảo khu vực gia công luôn sạch và ổn định.
• Động cơ tích hợp trực tiếp vào trục chính, giảm tổn thất truyền động và nâng cao độ chính xác khi gia công bánh răng.
• Sử dụng cơ cấu thủy lực kết hợp lò xo đĩa, mang lại lực kẹp mạnh và ổn định cho quá trình gá phôi.
• Gia công với cảm biến độ nhạy cao (Cutting with High Sensitive Sensor)
• Cột đối trọng được điều khiển bằng động cơ servo, cho phép cân bằng tải chính xác và duy trì độ ổn định trong suốt quá trình cắt.

Mô tả tính năng máy phay lăn răng YG Tech HERA200S

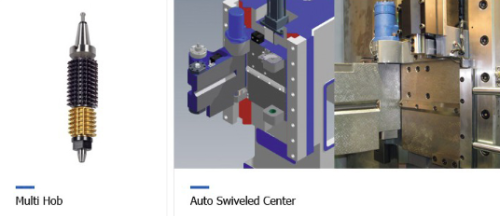

• Multi Hob – Dao phay lăn răng đa dụng
• Auto Swiveled Center – Tâm gá tự xoay (tự động điều chỉnh góc nghiêng)

Mô tả tính năng máy phay lăn răng YG Tech HERA200S

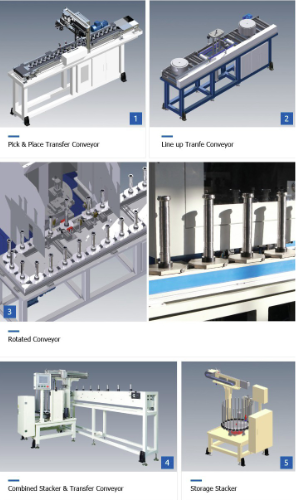

Pick & Place Transfer Conveyor – Băng tải gắp và chuyển phôi

• Hệ thống tay gắp tự động kết hợp băng tải, dùng để gắp phôi từ khay/lưu trữ và đặt lên băng tải gia công hoặc ngược lại.
• Giúp tự động hóa khâu nạp và thu phôi, giảm thao tác thủ công.

Line up Transfer Conveyor – Băng tải sắp hàng phôi

• Dùng để sắp xếp phôi theo hàng ngay ngắn trước khi đưa vào máy cắt răng.
• Thường đi kèm bộ định vị (stopper) để giữ khoảng cách giữa các phôi, giúp cấp phôi ổn định và chính xác.

Rotated Conveyor – Băng tải xoay phôi

• Có cơ cấu xoay hoặc quay tròn phôi nhằm điều chỉnh hướng hoặc tư thế phôi trước khi gia công hoặc chuyển công đoạn tiếp theo.
• Cực kỳ hữu ích với phôi trục hoặc bánh răng có yêu cầu gá định hướng.

Combined Stacker & Transfer Conveyor – Băng tải kết hợp xếp chồng và chuyển phôi

• Thiết kế kết hợp chức năng xếp chồng (stacking) và truyền tải (transfer).
• Cho phép tự động chuyển phôi giữa các công đoạn và xếp chồng thành cụm để tiết kiệm không gian lưu trữ.

Storage Stacker – Giá xếp lưu trữ phôi

• Dùng để chứa hoặc lưu tạm phôi đã gia công hoặc chưa gia công.
• Có thể tích hợp robot gắp – đặt tự động để lấy phôi ra vào nhanh chóng, tối ưu hóa chu trình sản xuất liên tục.

Mô tả tính năng máy phay lăn răng YG Tech HERA200S

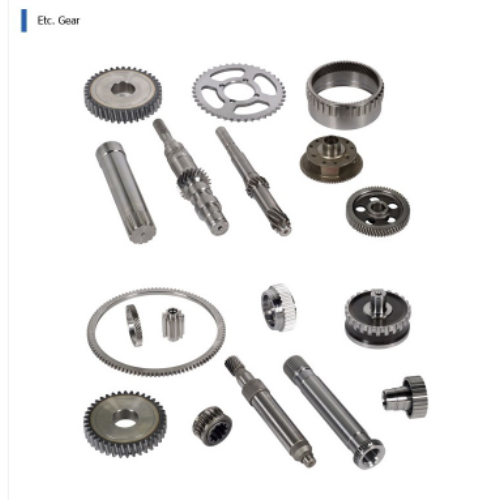

Một số loại bánh răng khác

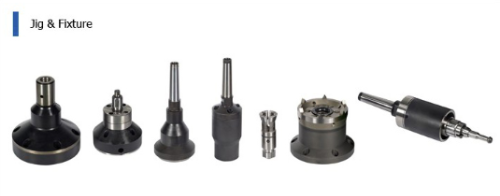

Đồ gá cho máy phay lăn răng YG Tech HERA 200S

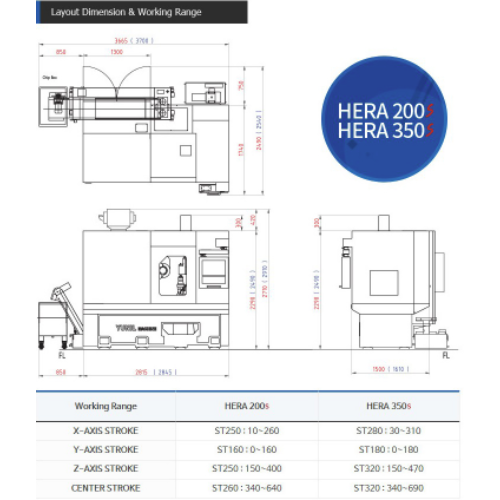

Kích thước một số bộ phận trong máy phay lăn răng YG Tech HERA 200S

Thông số kĩ thuật

Khả năng gia công của máy	Đơn vị	HERA200S	HERA300S
Đường kính chi tiết gia công lớn nhất	mm	200	350
Bước răng lớn nhất		module 4.0	module 6.0
Hành trình trục X		250(10~260)	280(20~300)
Góc nghiêng trục dao phay - trục A		45°	45°
Tốc độ quay tối đa của dao phay - trục B	rpm	10~1000/(10~2000)	0~1000
Tốc độ quay bàn tối đa - trục C	rpm	125	110
Phạm vi làm việc
Hành trình làm việc trục Z		250(180~430)	320(200~520)
Phạm vi dịch chuyển tâm		260(270~530)	320(280~600)
Đường kính bàn máy		Ø200	Ø280
Dao phay lăn
Côn đầu trục chính		NT#40	NT#40
Kích thước dao phay lớn nhất (đường kính x chiều dài )		Ø150 m/m x Ø180 m/m	Ø160 m/m x Ø200 m/m
Hành trình dịch chuyển của dao phay lớn nhất - trục Y		160 m/m	180 m/m
Tốc độ chạy dao nhanh
Tốc độ chạy nhanh trục Z	mm/phút	10000	10000
Tốc độ chạy nhanh trục X	mm/phút	12000	10000
Tốc độ chạy nhanh trục Y	mm/phút	1500	1500
Khả năng xoay đầu dao phay	độ/phút	720	720
Động cơ
Nguồn điện	kVA	30	35
Động cơ trục chính	Nm	29	39
Hệ thống điều khiển		SIEMENS hoặc FANUC	SIEMENS hoặc FANUC
Kích thước máy	mm (WxLxH)	2780x2375x2450	2920x2375x2650
Trọng lượng	tấn	9.0	9.8



Phụ kiện tiêu chuẩn

• Trục gá dao (Hob Arbor) kèm ống lót, vòng chặn và đai ốc
• Bộ cấp dung dịch làm mát (Coolant Supply Unit)
• Bộ bơm thủy lực có quạt làm mát (Hydraulic Pump Unit with Fan Cooler)
• Bơm bôi trơn gián đoạn (Intermittent Lubrication Pump)
• Vỏ chắn phoi toàn phần (Full Splash Guard)
• Đèn chiếu sáng vùng làm việc (Work Light)
• Bộ điều hòa cho tủ điện (Air Conditioner on Electric Box)
• Bộ cân bằng – chỉnh máy (Leveling Kits)
• Bộ điều khiển CNC (CNC Controller)
• ▪ SIEMENS hoặc FANUC
• Bộ dụng cụ tiêu chuẩn và hộp đựng (Standard Tools & Box)
• Sách hướng dẫn vận hành và bảo dưỡng (Operating / Maintenance Manual)

Phụ kiện tùy chọn

• Cụm kéo thanh kẹp tự động (Auto Draw-Bar Attachment)
• Bộ thu sương dầu (Oil Mist Collector)
• Bộ tách phoi từ tính (Magnetic Chip Separator)
• Thiết bị cài dao (Tool Presetter)
• Bộ đánh ba via (Deburring Attachment)
• Cửa tự động điều khiển khí nén (Auto Door – Air Type)
• Dây chuyền rửa chi tiết (Washing Line)
• Đèn báo 3 tầng (3-Layers Lamp)
• Đồ gá và phụ kiện kẹp chi tiết (Jig & Fixture)
• Hệ thống nạp và dỡ phôi tự động (Auto Loading / Unloading System)
• Băng tải và giá xếp phôi (Conveyor & Stacker)
• Gói bảo hành – bảo trì 2 năm (2 Years Service Contract)
• Cụm gia công skiving (Skiving Unit)
• Tấm che trong dùng cho gia công khô (Inner Cover for Dry Cutting)
• Thiết bị cắt tiếp tuyến (Tangential Device)
