Đặc điểm nổi bật

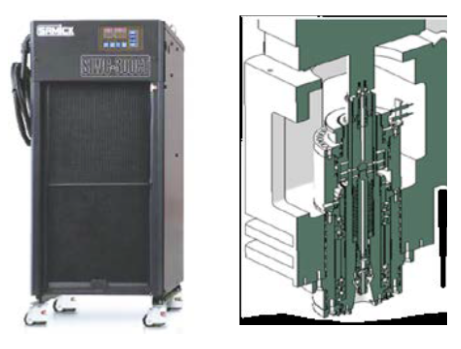

• Hệ thống làm mát đầu trục chính được tối ưu hóa
Bôi trơn trục chính được tối ưu hóa giúp giảm thiểu sự tản nhiệt của trục chính do ma sát thấp, sinh nhiệt thấp và độ ồn thấp.

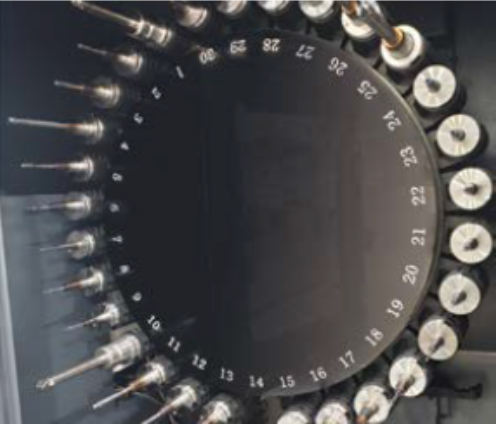

• Hệ thống dao cụ được tối ưu hóa
Ổ dao 30 vị trí dao kết hợp với bí quyết gia công sẽ giải quyết khó khăn trong việc lựa chọn dao cụ và cho phép bạn trải nghiệm gia công thông minh.
Thời gian thay dao 1,6 giây/3,2 giây

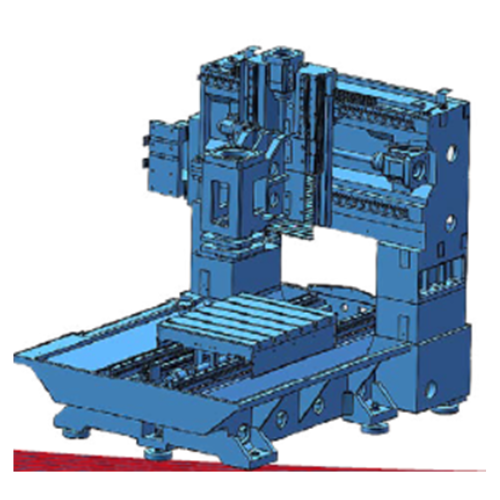

• Cấu trúc hút bụi lực hút cao
Loại đối lưu cung cấp khí phía trên, cấu trúc hút tầng dưới tối đa hóa hiệu quả thu gom bụi.
Các bộ phận tiêu chuẩn giúp xử lý điện cực than chì có độ chính xác cao.

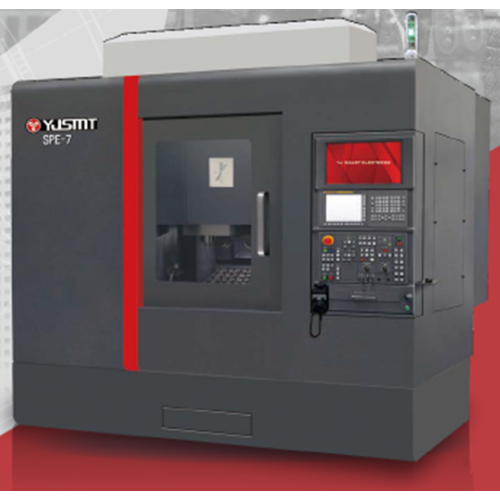

Máy dạng đứng thông minh có độ chính xác cao chuyên về Điện cực than chì mang lại chất lượng gia công và sản xuất ổn định.

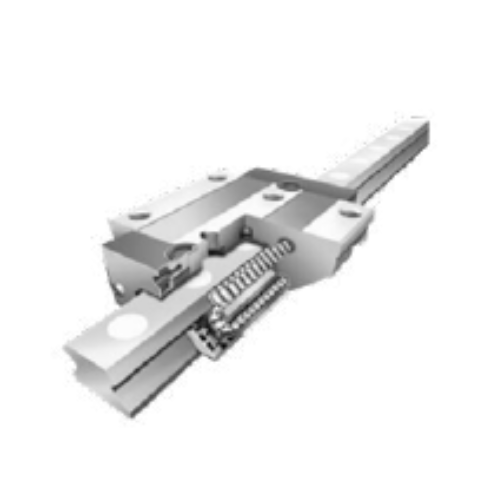

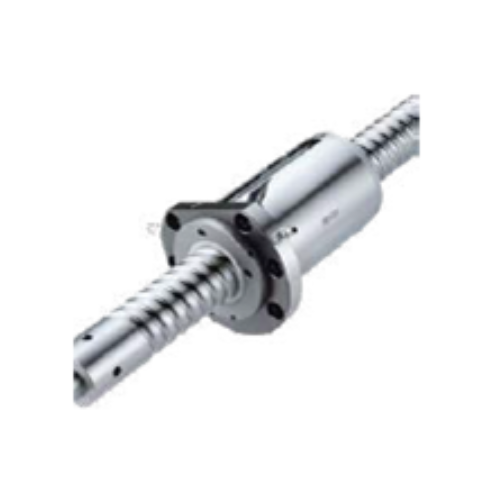

Hệ thống dẫn hướng LM tiêu chuẩn có độ chính xác cao |  Ứng dụng vít bi tiêu chuẩn có độ chính xác cao |

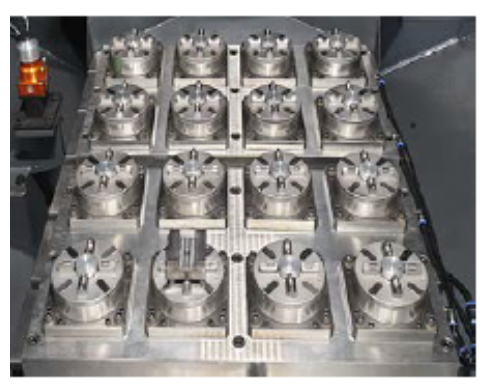

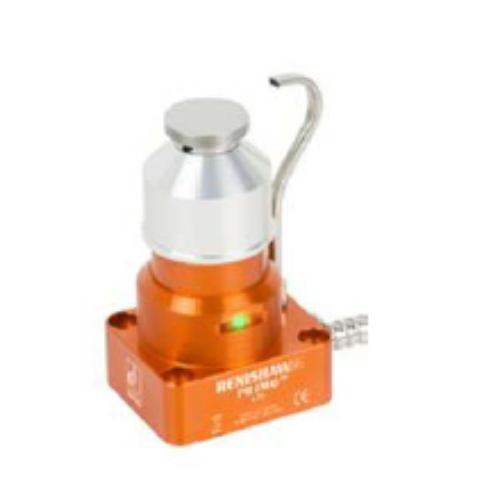

 Thiết bi đo dao cụ tự động |  Ứng dụng hệ thống Erowa |

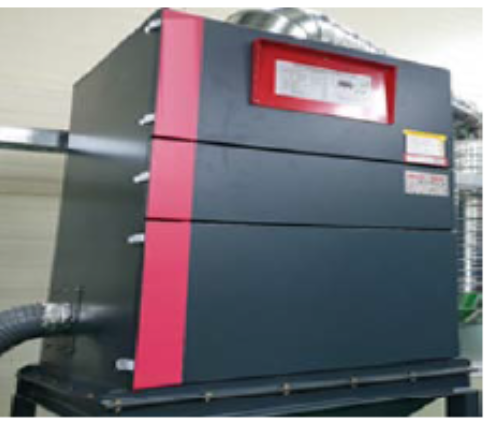

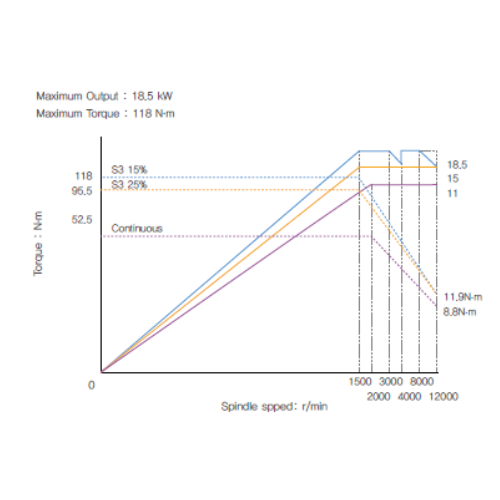

 Đầu ra trục chính - Sơ đồ momen xoắn |  Máy hút bụi lực hút cao |

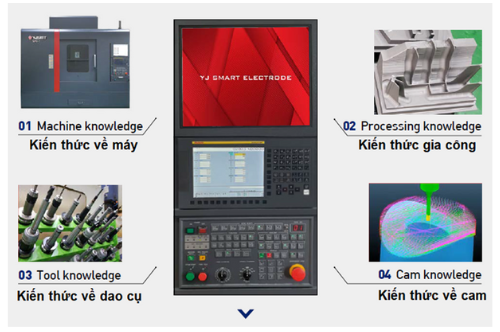

QUY TRÌNH GIA CÔNG CỦA MÁY TỰ LẬP TRÌNH
Vận hành dễ dàng với máy CNC tự lập trình.

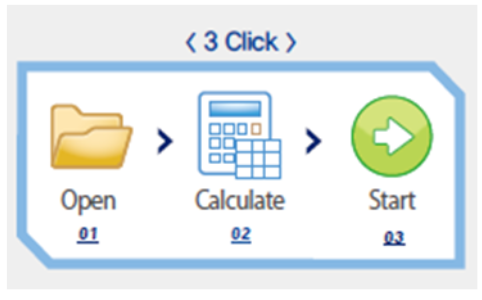

Hãy để SPE-7 thực hiện công việc từ đây / chỉ cần thực hiện các thao tác:
OPEN (mở thư mục) – CALCULATE (tính toán)- START (Bắt đầu)
Bất cứ ai cũng có thể dễ dàng xử lý mà không cần bốn kinh nghiệm
và kiến thức quan trọng cần thiết cho gia công CNC!

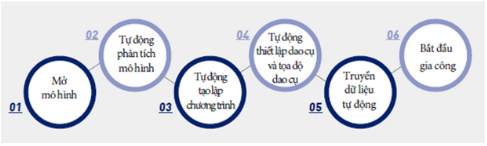

HỆ THỐNG THÔNG MINH
YJ SMART ELECTRODE được sản xuất với bí quyết tích lũy 30 năm của YJSMT, giúp bất kỳ ai cũng có thể sử dụng máy một cách dễ dàng. Nó tự động tạo cam dựa trên cơ sở dữ liệu của bất kỳ mô hình nào.
Tự động hóa tất cả trong một Lập trình và Xác minh Quy trình
Trong khi các tác vụ phức tạp thường đòi hỏi kinh nghiệm cũng như lập trình và xác minh cẩn thận, phần mềm giao diện Tự lập trình YJSMT tự động hóa các quy trình này để đảm bảo mức chất lượng cao nhất và sự chính xác.
Với phần mềm giao diện YJSMT SPI, tư duy và xác minh có kinh nghiệm sẽ được máy xử lý tự động, mang lại chất lượng và thời gian tốt nhất cho mọi dự án.

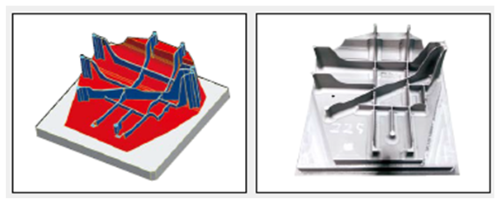

Tính năng đặc biệt của SPE - Dễ dàng xác định và loại bỏ quá trình cắt tinh
Dễ dàng để xác định và loại bỏ những khu vực không cần cắt tinh. Chỉ cần thay đổi màu sắc của mô hình 3D, bạn có thể điều chỉnh quá trình cắt một cách nhanh chóng và chính xác.

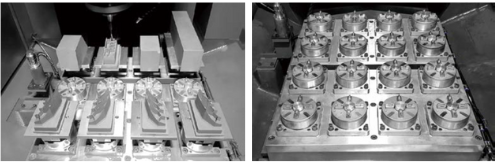

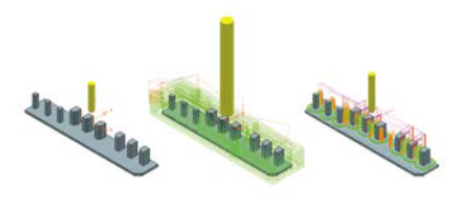

Hệ thống định vị điện cực tích hợp
Khi mô hình điện cực được mở ra, nó sẽ tự động được sắp xếp vào đúng vị trí gia công.
So sánh máy thông minh của YJSMT và các máy công cụ thông thường
|
| Các máy hiện tại | SPE-7 |
| Khả năng tiếp cận | · Khó học. · Cần có kiến thức. · Cần chuyên gia. | · "SPE-7" sẽ thực hiện công việc cho bạn Chỉ cần OPEN (mở thư mục) – CALCULATE (tính toán)- START (Bắt đầu) |
| Sự chuẩn bị | · Phân tích hình dạng mô hình · Lập trình CAM · Chỉnh sửa chương trình CAM · Nhận dạng đường chạy dao · Chuẩn bị trang tính · Kiểm tra và chuyển dữ liệu NC DATA · Kiểm tra xem máy có dữ liệu NC chính xác hay không. | OPEN (mở thư mục) – CALCULATE (tính toán)- START (Bắt đầu) |
| Chất lượng | · Thay đổi về chất lượng do kỹ năng vận hành. · Sai lệch chất lượng có thể xảy ra trên mọi thao tác. · Xảy ra lỗi hoặc nhầm lẫn của con người. | · Chương trình tối ưu nhất dựa trên cơ sở dữ liệu / Mọi lúc / Giảm lỗi lập trình trục chính |
| Năng suất & Đầu tư | · Sự sai lệch đáng kể về năng suất tùy thuộc vào người lao động và cách họ làm việc. | · 365 ngày có thể được tự động hóa. · Hiệu quả và năng xuất bằng ít nhất hai thiết bị hiện tại. · Tốc độ / Chất lượng / Tính nhất quán cao nhất thông qua lập trình tích hợp |
| Quản lý dao cụ | · Sự thay đổi về tuổi thọ dao cụ do sự khác biệt về phương pháp và kỹ thuật gia công. | · Tăng tuổi thọ dao thông qua gia công tối ưu. · Thời gian sử dụng dao cụ có thể được kiểm tra bất cứ lúc nào. |
| Phương pháp làm việc | Hoạt động thủ công. | Hoạt động tự động chỉ với ba lần bấm |

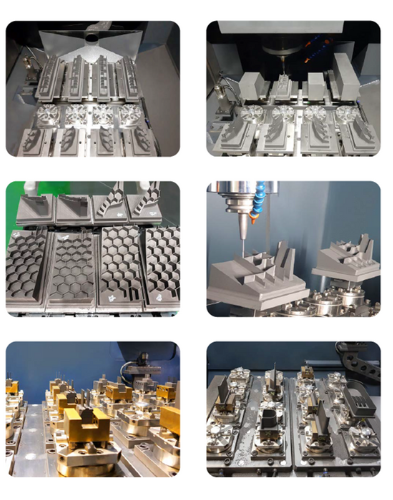

CÁC MẪU GIA CÔNG THỰC TẾ TRÊN SPE-7

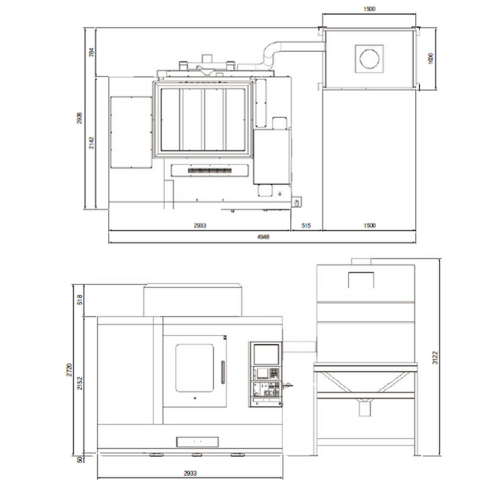

KÍCH THƯỚC MÁY

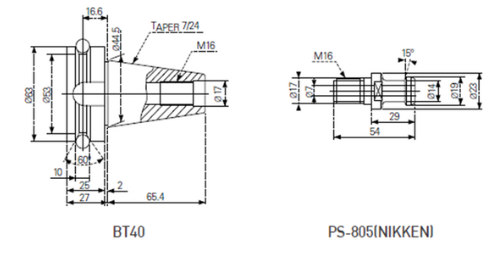

KÍCH THƯỚC DAO CỤ
Thông số kĩ thuật
| Thông số kỹ thuật | ĐVT | SPE-7 | |
| Bàn máy | Kích thước | mm | 700 x 800 |
| Trọng lượng tối đa | kg | 450 | |
| Hành trình | Trục X, Y, Z- | mm | 600 / 700 / 320 |
| Khoảng cách giữa bàn máy và trục chính |
mm |
270 / 590 | |
| Tốc độ | Tốc độ nhanh trục X, Y, Z | m/p | 36 / 36 / 36 |
| Tốc độ cắt | m/p | 10 | |
| Trục chính | Tốc độ trục chính | rpm | 12,000 |
| Công suất trục chính | kw | 18.5 / 11.0 | |
| Lỗ côn | taper | BT- 40 | |
| Hệ thống làm mát và bôi trơn trục chính |
- |
Dầu làm mát | |
|
ATC | Số ổ dao | ea | 30 |
| Đường kính dao tối đa | mm | 80 | |
| Chiều dài dao tối đa | mm | 250 | |
| Trọng lượng dao tối đa | kg | 7 | |
| Thời giant hay dao | s | 1.6 / 3.2 | |
| Công suất yêu cầu | Áp suất khí | Mpa | 0.6 ~ 0.8 |
| Công suất |
kVA | 30kVA 3 Phases AC220V, 50/60Hz | |
| Công suất bể làm mát | Kích thước bộ hút bụi | mm | 1,500 x 1,100 x 3,120 |
| Dầu bôi trơn | Liter | 2 | |
| Kích thước máy | Rộng x dài | mm | 2,970 x 2,630 |
