Đặc điểm nổi bật
- Bàn máy dịch chuyển thủy lực và tiến dao ngang tự động
- Tiến dao xuống và tiến dao ngang dẫn động servo
- Chương trình điều khiển điện tử cho phép hạ dao tự động theo bước, với khả năng thiết lập vị trí đảo chiều tiến dao ngang
- Hạ dao tự động theo bước cho cả mài mặt phẳng và mài hạ (plunge grinding)
- Hai chế độ tốc độ hạ dao tự động: mài thô và mài tinh
- Hiển thị số cho trục dọc và trục ngang
- Chức năng Spark-out (0 đến 6 lượt chạy không cắt) với bàn máy dừng bên phải khi hoàn tất chu trình mài
- Thông số đã thiết lập có thể thay đổi ngay trong chu trình mài
- Tay quay điện tử di động (MPG), mỗi vạch tương ứng 0,001 / 0,01 / 0,025 mm cho trục dọc, hoặc 0,1 mm cho tiến dao ngang
- Chức năng JOG cho phép định vị nhanh đá mài bằng động lực
- Trang bị tiêu chuẩn: bộ điều khiển lực giữ phôi thay đổi và khử từ, cùng bộ sửa đá mài thủy lực gắn trên cao

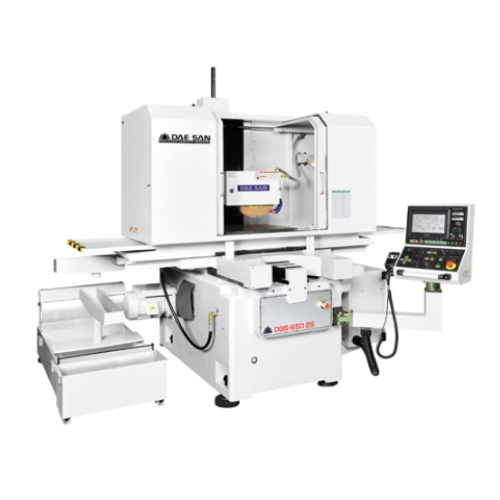

Máy mài phẳng tự động DAE SAN dòng DGS-650 2S
BẢNG ĐIỀU KHIỂN CẢM ỨNG (TOUCH SCREEN CONTROL PANEL) – tùy chọn:
- Bảng điều khiển cảm ứng LCD màu cỡ lớn, giao diện thân thiện, dễ thiết lập và vận hành nhờ điều khiển MDI đơn giản, trực quan
- Cung cấp nhiều chế độ mài tự động đa dạng (mài qua lại, mài hạ, mài hạ theo bước đều, mài hạ dịch chuyển kết hợp qua lại), giúp nâng cao năng suất
- Chu trình sửa đá mài tự động kèm bù trừ, bao gồm: khoảng sửa/tiến dao, bù mòn đá mài và chức năng ngắt sửa theo yêu cầu, tăng tính linh hoạt khi mài
- Có thể lựa chọn chế độ thiết lập gốc tọa độ theo bàn từ hoặc theo phôi
- Đầu mài có thể rút về vị trí khởi động hoặc vị trí hở tùy chọn
- Hành trình và tốc độ bàn máy được điều khiển trực tiếp bằng công tắc trên bảng điều khiển MDI
- Điều chỉnh tốc độ vô cấp cho trục chính đá mài

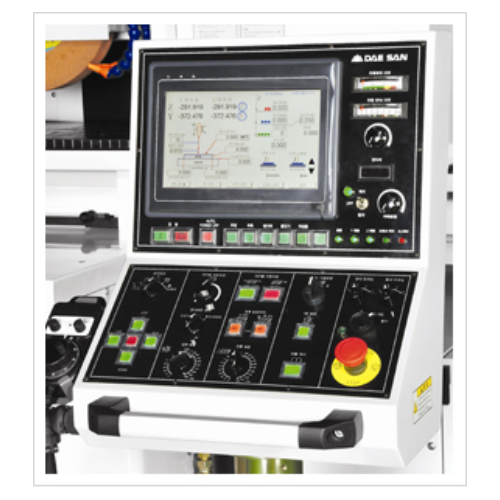

Bảng điều khiển cảm ứng (tùy chọn)
Thông số kĩ thuật
| Model | Đơn vị | DGS-650 2S | ||
| Bàn máy | Kích thước bàn làm việc (DxR) | mm | 650×500 | |
| Hành trình tối đa (DxR) | mm | 760×540 | ||
| Khoảng cách từ bàn máy đến tâm đá mài | mm | 700 | ||
| Rãnh chữ T (rộng x số lượng) | mmxno | 17x3 | ||
| Bàn từ điện (DxRxC) | mm | 600× 500×85 | ||
| Tiến dao tay quay mỗi vòng | mm | 47 | ||
| Tốc độ tiến dao thủy lực trung bình | m/phút | 0.5~25 | ||
| Tiến dao ngang | Tiến dao thủ công | Tiến dao xung tay mỗi vòng quay | mm | 0.1(×1)/1(×10)/10(×100)
|
| Tiến dao xung tay mỗi vạch chia | mm | 0.001(×1)/0.01(×10)/0.1(×100) | ||
| Tiến dao tự động | Tiến dao ngang gián đoạn | mm | 0~50 (tùy chọn 16) | |
| Tốc độ tiến dao ngang liên tục | m/phút | 0~1 | ||
| Tiến dao dọc | Tiến dao thủ công | Tiến dao xung tay mỗi vòng quay | mm | 0.1(×1)/1(×10)/2.5(×25) |
| Tiến dao xung tay mỗi vạch chia | mm | 0.001(×1)/0.01(×10)/0.025(×25) | ||
| Tiến dao tự động | Tiến dao thô | ㎛ | 0~50 (tùy chọn 16) | |
| Tiến dao tinh | ㎛ | 0~13 (tùy chọn 14) | ||
| Lượng tiến dao tinh khi mài | ㎛ | 0~50 (tùy chọn 9) | ||
| Spark-out (chạy rà không cắt) | no | 0~6 (tùy chọn 7) | ||
| Tốc độ tiến dao dọc nhanh | m/phút | 0~1.5 | ||
| Đá mài | Kích thước đá mài | mm | Ø305×38×Ø127 | |
| Tốc độ mài | rpm | 1425/1725 | ||
| Động cơ | Trục chính đá mài | kw/p | 3.75(tùy chọn 5.5)/4 | |
| Bơm thủy lực | kw/p | 2.2/6 | ||
| Tiến dao ngang & tiến dao nhanh (AC Servo) | kw | 1.0 | ||
| Tiến dao dọc nhanh & tiến dao xuống (AC Servo) | kw | 1.0 | ||
| Kích thước bao bì | mm | 3180×2710×2670 | ||
| Khối lượng (xấp xỉ) | kg | 3500 | ||
| Số hiệu nắp chân đá mài |
| DGS-1000 | ||
