Đặc điểm nổi bật
- Thân máy, bàn máy, bệ trượt và trụ được chế tạo từ gang chất lượng cao
- Kết cấu gang cứng vững, ổn định cho mài chính xác
- Tiến dao xuống tự động, hỗ trợ vận hành tự động hoàn toàn trên 3 trục
- Bàn máy và bệ trượt vận hành thủy lực cơ khí, đảo chiều bằng công tắc tiệm cận
- Hệ dẫn hướng bệ trượt dạng kép chữ V và dẫn hướng dọc bàn máy kiểu phẳng chữ V, được phủ Turcite-B và bào cạo thủ công chính xác, mang lại hiệu suất vận hành tối ưu và duy trì độ chính xác mài ổn định lâu dài.
- Vít me bi tiến dao ngang và vít me tiến dao dọc được tôi cứng và mài chính xác
- Trục chính dạng cartridge, sử dụng ổ bi tiếp xúc góc chính xác cấp P4
- Động cơ trục chính cấp V3, vận hành êm, không rung động
- Hệ thống bôi trơn tự động liên tục cho toàn bộ bề mặt trượt và vít me
- Kết cấu chống bụi hoàn toàn cho các bề mặt trượt
- Tấm chắn dung dịch làm mát toàn chiều dài
- Bảng điều khiển trung tâm tiện lợi, tích hợp đầy đủ nút và công tắc
- Bộ điều hòa nhiệt độ dầu (tùy chọn) giữ dầu ổn định ở nhiệt độ không đổi, đảm bảo độ chính xác lâu dài

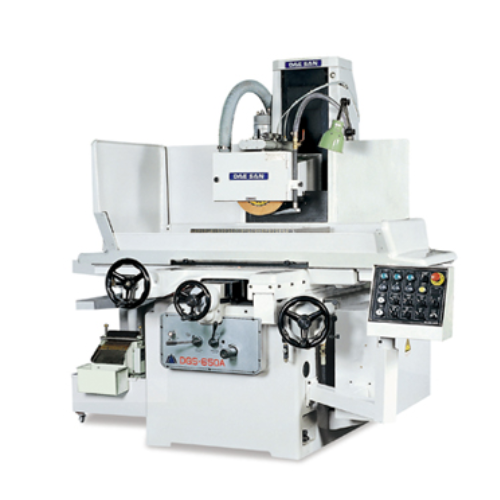

Máy mài phẳng tự động 3 trục thủy lực DAE SAN dòng DGS-650A
Thông số kĩ thuật
| Model | Đơn vị | DGS-650A | ||
| Bàn máy | Kích thước bề mặt bàn | mm | 650×500 | |
| Hành trình tối đa (DxR) | mm | 760×540 | ||
| Khoảng cách từ bàn đến tâm đá mài | mm | 700 | ||
| Rãnh T (RxSL) | mmxno. | 17x3 | ||
| Bàn từ điện (DxRxC) | mm | 600×500×90 | ||
| Lượng tịnh tiến dao tay mỗi vòng quay | mm | 47 | ||
| Tốc độ tiến dao bàn máy bằng thủy lực | m/phút | 0.5~25 | ||
| Tiến dao ngang | Tiến dao thủ công | Lượng tịnh tiến dao tay mỗi vòng quay | mm | 5 |
| Lượng tịnh tiến dao tay mỗi vạch chia | mm | 0.02 | ||
| Tiến dao tự động | Tiến dao thủy lực gián đoạn | mm | 0.5~20 | |
| Tiến dao thủy lực liên tục | m/phút | 0.1~1 | ||
| Tiến dao dọc | Tiến dao thủ công | Lượng tịnh tiến dao tay mỗi vòng quay | mm | 1 |
| Lượng tịnh tiến dao tay mỗi vạch chia | mm | 0.005 | ||
| Tiến dao xuống tự động theo mỗi lượt hành trình bàn máy | mm | 0.002~0.03 | ||
| Tiến dao dọc nhanh | m/phút | 0.5 | ||
| Đá mài | Kích thước đá mài (đường kính x bề rộng x đường kính lỗ) | mm | Ø305×38×Ø127 | |
| Tốc độ (50/60Hz) | rpm | 1425/1725 | ||
| Động cơ | Động cơ trục đá mài | kw/p | 3.75(tùy chọn 5.5)/4 | |
| Bơm thủy lực | kw/p | 2.2/6 | ||
| Tiến dao dọc nhanh (nâng hạ bằng động lực) | kw/p | 0.4/4 | ||
| Kích thước đặt máy (DxRxC) | mm | 3180×2485×2100 | ||
| Trọng lượng (xấp xỉ) | kg | 3500 | ||
| Số hiệu nắp chân đá mài | DGS-1000 | |||

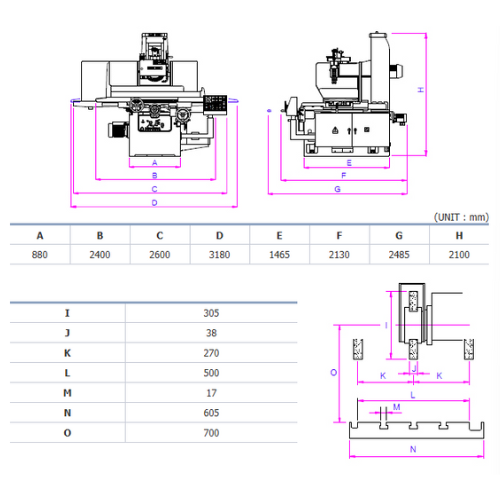

Kích thước một số bộ phận trong máy mài phẳng tự động 3 trục thủy lực DAE SAN dòng DGS-650A
