Đặc điểm nổi bật
Máy mài phẳng tự động 3 trục thủy lực DAE SAN DGS-630A là lựa chọn dành cho các xưởng cơ khí chạy sản lượng theo lô, ưu tiên bề mặt đồng đều và cần giảm tối đa thao tác canh tay trong quá trình mài. Điểm khác biệt nổi bật của dòng này nằm ở cơ chế tự động trên cả 3 trục kết hợp truyền động thủy lực, giúp máy vận hành theo nhịp ổn định, lặp lại chính xác và giảm phụ thuộc tay nghề so với các dòng thiên về thao tác thủ công hoặc bán tự động. Nhờ đó, máy phù hợp để hoàn thiện các bề mặt phẳng lắp ghép của tấm đế, tấm chuẩn, khối chi tiết, đồ gá và chi tiết khuôn trong cơ khí chế tạo, khuôn nhựa, khuôn dập và phụ tùng công nghiệp, đặc biệt khi xưởng cần kiểm soát chất lượng đồng đều giữa nhiều mẻ gia công liên tiếp.
- Thân máy, bàn máy, bệ trượt và trụ được chế tạo từ gang chất lượng cao
- Kết cấu gang cứng vững, ổn định cho mài chính xác
- Tiến dao xuống tự động, hỗ trợ vận hành tự động hoàn toàn trên 3 trục
- Bàn máy và bệ trượt vận hành thủy lực cơ khí, đảo chiều bằng công tắc tiệm cận
- Ray trượt dạng chữ V kép trên cả trục dọc và trục ngang, phủ Turcite-B và được bào cạo thủ công chính xác, đảm bảo hiệu suất tối ưu và duy trì độ chính xác mài lâu dài
- Vít me bi tiến dao ngang và vít me tiến dao dọc được tôi cứng và mài chính xác
- Trục chính dạng cartridge, sử dụng ổ bi tiếp xúc góc chính xác cấp P4
- Động cơ trục chính cấp V3, vận hành êm, không rung động
- Hệ thống bôi trơn tự động liên tục cho toàn bộ bề mặt trượt và vít me
- Kết cấu chống bụi hoàn toàn cho các bề mặt trượt
- Tấm chắn dung dịch làm mát toàn chiều dài
- Bảng điều khiển trung tâm tiện lợi, tích hợp đầy đủ nút và công tắc
- Bộ điều hòa nhiệt độ dầu (tùy chọn) giữ dầu ổn định ở nhiệt độ không đổi, đảm bảo độ chính xác lâu dài

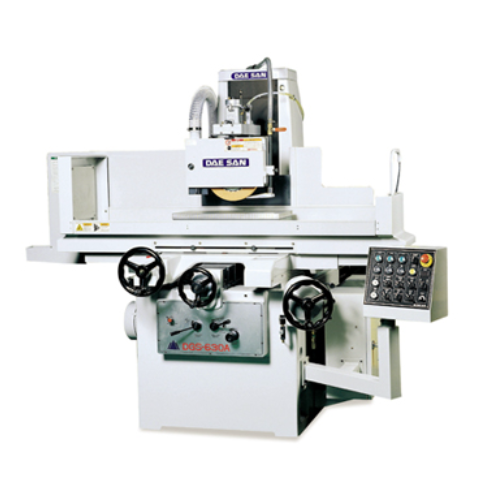

Máy mài phẳng tự động 3 trục thủy lực DAE SAN dòng DGS-630A
Thông số kĩ thuật
| Model | Đơn vị | DGS-630A | ||
| Bàn máy | Kích thước bề mặt bàn | mm | 650×300 | |
| Hành trình tối đa (DxR) | mm | 750×340 | ||
| Khoảng cách từ bàn đến tâm đá mài | mm | 550 | ||
| Rãnh T (RxSL) | mmxno. | 17x3 | ||
| Bàn từ điện (DxRxC) | mm | 600×300×90 | ||
| Lượng tịnh tiến dao tay mỗi vòng quay | mm | 47 | ||
| Tốc độ tiến dao bàn máy bằng thủy lực | m/phút | 0.5~25 | ||
| Tiến dao ngang | Tiến dao thủ công | Lượng tịnh tiến dao tay mỗi vòng quay | mm | 5 |
| Lượng tịnh tiến dao tay mỗi vạch chia | mm | 0.02 | ||
| Tiến dao tự động | Tiến dao thủy lực gián đoạn | mm | 0.5~20 | |
| Tiến dao thủy lực liên tục | m/phút | 0.1~1 | ||
| Tiến dao dọc | Tiến dao thủ công | Lượng tịnh tiến dao tay mỗi vòng quay | mm | 1 |
| Lượng tịnh tiến dao tay mỗi vạch chia | mm | 0.005 | ||
| Tiến dao xuống tự động theo mỗi lượt hành trình bàn máy | mm | 0.002~0.03 | ||
| Tiến dao dọc nhanh | m/phút | 0.5 | ||
| Đá mài | Kích thước đá mài (đường kính x bề rộng x đường kính lỗ) | mm | Ø305×38×Ø127 | |
| Tốc độ (50/60Hz) | rpm | 1425/1725 | ||
| Động cơ | Động cơ trục đá mài | kw/p | 3.75(tùy chọn 5.5)/4 | |
| Bơm thủy lực | kw/p | 2.2/6 | ||
| Tiến dao dọc nhanh (nâng hạ bằng động lực) | kw/p | 0.4/4 | ||
| Kích thước đặt máy (DxRxC) | mm | 2970×1990×1935 | ||
| Trọng lượng (xấp xỉ) | kg | 2800 | ||
| Số hiệu nắp chân đá mài | DGS-1000 | |||

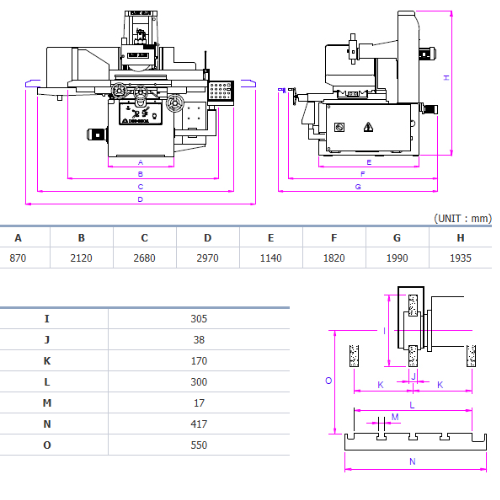

Kích thước một số bộ phận trong máy mài phẳng tự động 3 trục thủy lực DAE SAN dòng DGS-630A
