Đặc điểm nổi bật
- Thân máy, bàn máy, bệ trượt và trụ được chế tạo từ gang chất lượng cao
- Kết cấu gang cứng vững, ổn định cho mài chính xác
- Tiến dao xuống tự động, hỗ trợ vận hành tự động hoàn toàn trên 3 trục
- Bàn máy và bệ trượt vận hành thủy lực cơ khí, đảo chiều bằng công tắc tiệm cận
- Ray trượt dạng chữ V kép trên cả trục dọc và trục ngang, phủ Turcite-B và được bào cạo thủ công chính xác, đảm bảo hiệu suất tối ưu và duy trì độ chính xác mài lâu dài
- Vít me bi tiến dao ngang và vít me tiến dao dọc được tôi cứng và mài chính xác
- Trục chính dạng cartridge, sử dụng ổ bi tiếp xúc góc chính xác cấp P4
- Động cơ trục chính cấp V3, vận hành êm, không rung động
- Hệ thống bôi trơn tự động liên tục cho toàn bộ bề mặt trượt và vít me
- Kết cấu chống bụi hoàn toàn cho các bề mặt trượt
- Tấm chắn dung dịch làm mát toàn chiều dài
- Bảng điều khiển trung tâm tiện lợi, tích hợp đầy đủ nút và công tắc
- Bộ điều hòa nhiệt độ dầu (tùy chọn) giữ dầu ổn định ở nhiệt độ không đổi, đảm bảo độ chính xác lâu dài

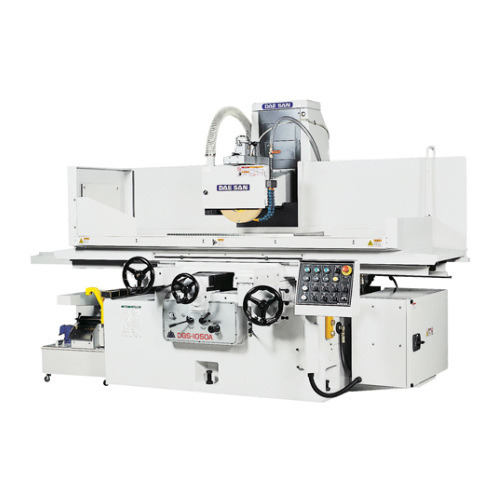

Máy mài phẳng tự động 3 trục thủy lực DAE SAN dòng DGS-1050A
Thông số kĩ thuật
| Model | Đơn vị | DGS-1050A | ||
| Bàn máy | Kích thước bề mặt bàn | mm | 1050×500 | |
| Hành trình tối đa (DxR) | mm | 1150×540 | ||
| Khoảng cách từ bàn đến tâm đá mài | mm | 700 | ||
| Rãnh T (RxSL) | mmxno. | 17x3 | ||
| Bàn từ điện (DxRxC) | mm | 1000×500×90 | ||
| Lượng tịnh tiến dao tay mỗi vòng quay | mm | 47 | ||
| Tốc độ tiến dao bàn máy bằng thủy lực | m/phút | 0.5~25 | ||
| Tiến dao ngang | Tiến dao thủ công | Lượng tịnh tiến dao tay mỗi vòng quay | mm | 5 |
| Lượng tịnh tiến dao tay mỗi vạch chia | mm | 0.02 | ||
| Tiến dao tự động | Tiến dao thủy lực gián đoạn | mm | 0.5~20 | |
| Tiến dao thủy lực liên tục | m/phút | 0.1~1 | ||
| Tiến dao dọc | Tiến dao thủ công | Lượng tịnh tiến dao tay mỗi vòng quay | mm | 1 |
| Lượng tịnh tiến dao tay mỗi vạch chia | mm | 0.005 | ||
| Tiến dao xuống tự động theo mỗi lượt hành trình bàn máy | mm | 0.002~0.03 | ||
| Tiến dao dọc nhanh | m/phút | 0.5 | ||
| Đá mài | Kích thước đá mài (đường kính x bề rộng x đường kính lỗ) | mm | Ø355×50×Ø127 | |
| Tốc độ (50/60Hz) | rpm | 1425/1725 | ||
| Động cơ | Động cơ trục đá mài | kw/p | 5.5/4 | |
| Bơm thủy lực | kw/p | 2.2/6 | ||
| Tiến dao dọc nhanh (nâng hạ bằng động lực) | kw/p | 0.4/4 | ||
| Kích thước đặt máy (DxRxC) | mm | 4220×2550×2020 | ||
| Trọng lượng (xấp xỉ) | kg | 5400 | ||
| Số hiệu nắp chân đá mài | DGS-1000 | |||

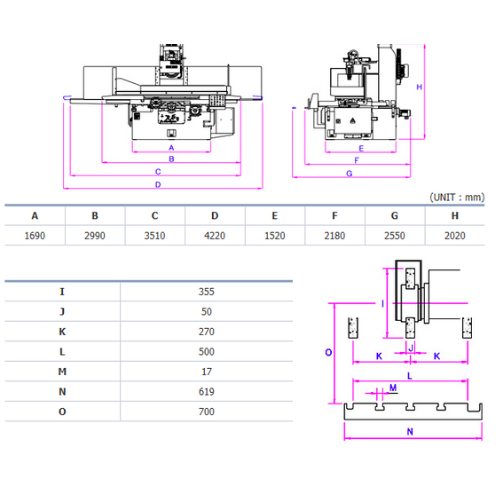

Kích thước một số bộ phận trong máy mài phẳng tự động 3 trục thủy lực DAE SAN dòng DGS-1050A
