Đặc điểm nổi bật

Thiết kế kiểu cột cứng vững cao, đảm bảo khả năng tiến dao chính xác ổn định, vận hành đơn giản và độ tin cậy lâu dài.
Kết cấu cột dịch chuyển giúp tiếp cận không bị cản trở đến vùng làm việc, kể cả với các chi tiết có kích thước lớn và trong quá trình kiểm tra tại chỗ.
Khoảng cách từ mâm cặp/chi tiết gia công đến người vận hành luôn cố định, mang lại sự thuận tiện tối ưu, an toàn và hiệu quả vận hành.
Truyền động bằng động cơ servo AC kết hợp với trục vít me bi được tôi cứng và mài chính xác cho trục tiến đứng và tiến ngang, bảo đảm định vị chính xác của đầu đá mài và cột.
Hệ thống điều khiển MDI cho chu trình tự động hoàn chỉnh (mài thô, mài tinh, mài rà và dừng bàn) với hiển thị vị trí, giúp vận hành trực quan, dễ dàng.
Sự kết hợp giữa động cơ servo AC độ phân giải cao và vít me bi bước mịn cho phép tiến dao vi sai tới 0,001 mm.
Hệ thống điều khiển MDI cho phép người vận hành lựa chọn lượng tiến dao từ 0 ~ 50 μm thông qua thao tác chuyển mạch đơn giản.
Tay quay, nút bấm, công tắc và bộ MPG di động tiêu chuẩn được bố trí thuận tiện trên bảng điều khiển phía trước.
Bộ MPG di động tiêu chuẩn cho trục đứng và trục ngang tạo sự linh hoạt cần thiết cho người vận hành khi định vị đầu đá mài trong quá trình gá đặt.
Cửa thoát khí tại đỉnh cột giúp thoát luồng khí nóng ra khỏi bên trong cột, nâng cao độ ổn định nhiệt.
Bình dầu thủy lực độc lập và hệ thống điều tiết nhiệt độ dầu giúp tránh truyền nhiệt và rung động vào máy.
Lượng vật liệu cần bóc được thiết lập dễ dàng trên màn hình hiển thị kỹ thuật số tích hợp (chỉ thị vị trí) và vị trí hiện tại luôn được hiển thị trong suốt chu trình tự động.

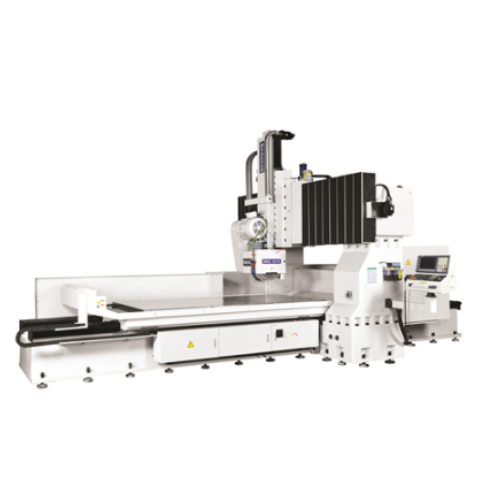

Máy mài phẳng kiểu cột đôi DAE SAN dòng DGS-20400 2S

Thông số kĩ thuật

Model			Đơn vị	DGS-20400 2S	DGS-20500 2S	DGS-20600 2S
Bàn máy	Kích thước bàn làm việc (DxR)		mm	4050×2010	5050×2010	6050×2010
	Hành trình tối đa (DxR)		mm	4250×2250	5250×2250	6250×2250
	Khoảng cách từ bàn máy đến tâm đá mài		mm	860
	Rãnh chữ T (rộng x số lượng)		mmxno	21x5
	Bàn từ điện (DxRxC)		mm	4000×2000×85	5000×2000×85	6000×2000×85
	Tốc độ tiến dao thủy lực trung bình		m/phút	5~25
Tiến dao ngang	Tiến dao thủ công	Tiến dao xung tay mỗi vòng quay	mm	0.1(×1)/1(×10)/10(×100)
		Tiến dao xung tay mỗi vạch chia	mm	0.001(×1)/0.01(×10)/0.1(×100)
	Tiến dao tự động	Tiến dao ngang gián đoạn	mm	0~100
		Tốc độ tiến dao ngang liên tục	m/phút	0~1
Tiến dao dọc	Tiến dao thủ công	Tiến dao xung tay mỗi vòng quay	mm	0.1(×1)/1(×10)/2.5(×25)
		Tiến dao xung tay mỗi vạch chia	mm	0.001(×1)/0.01(×10)/0.025(×25)
	Tiến dao tự động	Tiến dao thô	㎛	0~50
		Tiến dao tinh	㎛	0~30
		Lượng tiến dao tinh khi mài	㎛	0~50
		Spark-out (chạy rà không cắt)	no	0~100
	Tốc độ tiến dao dọc nhanh		m/phút	0.25
Đá mài	Kích thước đá mài		mm	Ø510×75~100×Ø127
	Tốc độ mài		rpm	950/1150
Động cơ	Trục chính đá mài		kw/p	15/6
	Bơm thủy lực		kw/p	11/6
	Tiến dao ngang & tiến dao nhanh (AC Servo)		kw	2
	Tiến dao dọc nhanh & tiến dao xuống (AC Servo)		kw	2
Kích thước bao bì			mm	11500×6900× 4000	13700×6900× 4000	15900×6900× 4000
Khối lượng (xấp xỉ)			kg	47000	51000	55000
Số hiệu nắp chân đá mài				DGS-15300
