Đặc điểm nổi bật
- Thiết kế kiểu cột cứng vững cao, đảm bảo khả năng tiến dao chính xác ổn định, vận hành đơn giản và độ tin cậy lâu dài.
- Kết cấu cột dịch chuyển giúp tiếp cận không bị cản trở đến vùng làm việc, kể cả với các chi tiết có kích thước lớn và trong quá trình kiểm tra tại chỗ.
- Khoảng cách từ mâm cặp/chi tiết gia công đến người vận hành luôn cố định, mang lại sự thuận tiện tối ưu, an toàn và hiệu quả vận hành.
- Truyền động bằng động cơ servo AC kết hợp với trục vít me bi được tôi cứng và mài chính xác cho trục tiến đứng và tiến ngang, bảo đảm định vị chính xác của đầu đá mài và cột.
- Hệ thống điều khiển MDI cho chu trình tự động hoàn chỉnh (mài thô, mài tinh, mài rà và dừng bàn) với hiển thị vị trí, giúp vận hành trực quan, dễ dàng.
- Sự kết hợp giữa động cơ servo AC độ phân giải cao và vít me bi bước mịn cho phép tiến dao vi sai tới 0,001 mm.
- Hệ thống điều khiển MDI cho phép người vận hành lựa chọn lượng tiến dao từ 0 ~ 50 μm thông qua thao tác chuyển mạch đơn giản.
- Tay quay, nút bấm, công tắc và bộ MPG di động tiêu chuẩn được bố trí thuận tiện trên bảng điều khiển phía trước.
- Bộ MPG di động tiêu chuẩn cho trục đứng và trục ngang tạo sự linh hoạt cần thiết cho người vận hành khi định vị đầu đá mài trong quá trình gá đặt.
- Cửa thoát khí tại đỉnh cột giúp thoát luồng khí nóng ra khỏi bên trong cột, nâng cao độ ổn định nhiệt.
- Bình dầu thủy lực độc lập và hệ thống điều tiết nhiệt độ dầu giúp tránh truyền nhiệt và rung động vào máy.
- Lượng vật liệu cần bóc được thiết lập dễ dàng trên màn hình hiển thị kỹ thuật số tích hợp (chỉ thị vị trí) và vị trí hiện tại luôn được hiển thị trong suốt chu trình tự động.

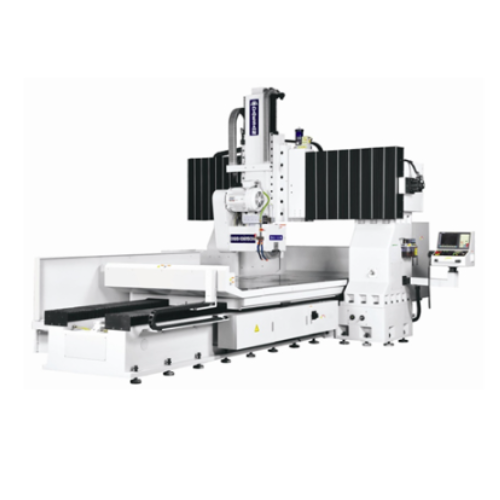

Máy mài phẳng kiểu cột đôi DAE SAN DGS-13250 2S series
Thông số kĩ thuật
| Model | Đơn vị | DGS-13250 2S | DGS-13300 2S | DGS-13400 2S | ||
| Bàn máy | Kích thước bàn làm việc (DxR) | mm | 2550×1310 | 3050×1310 | 4050×1310 | |
| Hành trình tối đa (DxR) | mm | 2800×1550 | 3250×1550 | 4250×1550 | ||
| Khoảng cách từ bàn máy đến tâm đá mài | mm | 860 | ||||
| Rãnh chữ T (rộng x số lượng) | mmxno | 21x5 | ||||
| Bàn từ điện (DxRxC) | mm | 2500×1300×85 | 3000×1300×85 | 4000×1300×85 | ||
| Tốc độ tiến dao thủy lực trung bình | m/phút | 5~25 | ||||
| Tiến dao ngang | Tiến dao thủ công | Tiến dao xung tay mỗi vòng quay | mm | 0.1(×1)/1(×10)/10(×100)
| ||
| Tiến dao xung tay mỗi vạch chia | mm | 0.001(×1)/0.01(×10)/0.1(×100) | ||||
| Tiến dao tự động | Tiến dao ngang gián đoạn | mm | 0~100 | |||
| Tốc độ tiến dao ngang liên tục | m/phút | 0~1 | ||||
| Tiến dao dọc | Tiến dao thủ công | Tiến dao xung tay mỗi vòng quay | mm | 0.1(×1)/1(×10)/2.5(×25) | ||
| Tiến dao xung tay mỗi vạch chia | mm | 0.001(×1)/0.01(×10)/0.025(×25) | ||||
| Tiến dao tự động | Tiến dao thô | ㎛ | 0~50 | |||
| Tiến dao tinh | ㎛ | 0~30 | ||||
| Lượng tiến dao tinh khi mài | ㎛ | 0~50 | ||||
| Spark-out (chạy rà không cắt) | no | 0~100 | ||||
| Tốc độ tiến dao dọc nhanh | m/phút | 0.25 | ||||
| Đá mài | Kích thước đá mài | mm | Ø510×75~100×Ø127 | |||
| Tốc độ mài | rpm | 950/1150 | ||||
| Động cơ | Trục chính đá mài | kw/p | 15/6 | |||
| Bơm thủy lực | kw/p | 7.5/6 | ||||
| Tiến dao ngang & tiến dao nhanh (AC Servo) | kw | 1.2 | ||||
| Tiến dao dọc nhanh & tiến dao xuống (AC Servo) | kw | 1.3 | ||||
| Kích thước bao bì | mm | 8200×4700×4000 | 9300×4700×4000 | 11500×4700×4000 | ||
| Khối lượng (xấp xỉ) | kg | 23000 | 25000 | 29000 | ||
| Số hiệu nắp chân đá mài |
| DGS-2000 | ||||
