Đặc điểm nổi bật
Máy mài phẳng kiểu cột DAE SAN DGS-2080 2S phù hợp cho nhà máy/xưởng cơ khí quy mô lớn chuyên xử lý tấm phẳng dài, khổ rộng, khối chi tiết lớn và đồ gá nặng, cần mài lặp lại theo lô với độ đồng đều cao. Thiết kế cột dịch chuyển giúp vùng làm việc thoáng, dễ gá đặt và thuận tiện kiểm tra ngay trên máy khi chi tiết có kích thước lớn; đồng thời loại máy này thường được lựa chọn khi xưởng có mặt bằng và nền móng đủ rộng để vận hành ổn định với các chi tiết kích thước lớn. Dòng 2S hỗ trợ chu trình mài tự động (mài thô, mài tinh, chạy rà không cắt…) và dùng động cơ servo AC kết hợp vít me bi cho các trục tiến, nên rất hợp với các công đoạn hoàn thiện sau phay/tiện/tôi nhiệt trong cơ khí chế tạo, khuôn mẫu và phụ tùng công nghiệp khi cần tính lặp lại cao giữa nhiều mẻ.
- Thiết kế kiểu cột cứng vững cao, đảm bảo khả năng tiến dao chính xác ổn định, vận hành đơn giản và độ tin cậy lâu dài.
- Kết cấu cột dịch chuyển giúp tiếp cận không bị cản trở đến vùng làm việc, kể cả với các chi tiết có kích thước lớn và trong quá trình kiểm tra tại chỗ.
- Khoảng cách từ mâm cặp/chi tiết gia công đến người vận hành luôn cố định, mang lại sự thuận tiện tối ưu, an toàn và hiệu quả vận hành.
- Truyền động bằng động cơ servo AC kết hợp với trục vít me bi được tôi cứng và mài chính xác cho trục tiến đứng và tiến ngang, bảo đảm định vị chính xác của đầu đá mài và cột.
- Hệ thống điều khiển MDI cho chu trình tự động hoàn chỉnh (mài thô, mài tinh, mài rà và dừng bàn) với hiển thị vị trí, giúp vận hành trực quan, dễ dàng.
- Sự kết hợp giữa động cơ servo AC độ phân giải cao và vít me bi bước mịn cho phép tiến dao vi sai tới 0,001 mm.
- Hệ thống điều khiển MDI cho phép người vận hành lựa chọn lượng tiến dao từ 0 ~ 50 μm thông qua thao tác chuyển mạch đơn giản.
- Tay quay, nút bấm, công tắc và bộ MPG di động tiêu chuẩn được bố trí thuận tiện trên bảng điều khiển phía trước.
- Bộ MPG di động tiêu chuẩn cho trục đứng và trục ngang tạo sự linh hoạt cần thiết cho người vận hành khi định vị đầu đá mài trong quá trình gá đặt.
- Cửa thoát khí tại đỉnh cột giúp thoát luồng khí nóng ra khỏi bên trong cột, nâng cao độ ổn định nhiệt.
- Bình dầu thủy lực độc lập và hệ thống điều tiết nhiệt độ dầu giúp tránh truyền nhiệt và rung động vào máy.
- Lượng vật liệu cần bóc được thiết lập dễ dàng trên màn hình hiển thị kỹ thuật số tích hợp (chỉ thị vị trí) và vị trí hiện tại luôn được hiển thị trong suốt chu trình tự động.

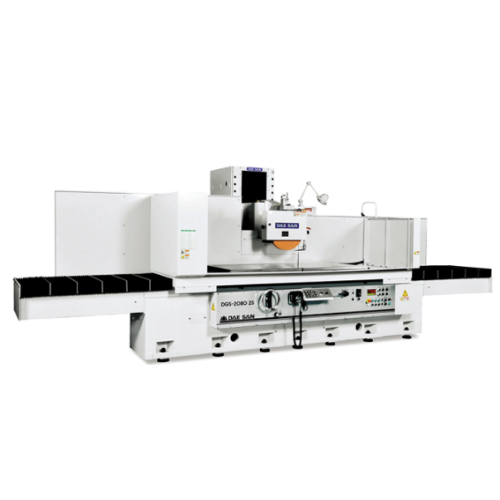

Máy mài phẳng kiểu cột DAE SAN dòng DGS-2080 2S
Thông số kĩ thuật
| Model | Đơn vị | DGS-2080 2S | DGS-3080 2S | ||
| Bàn máy | Kích thước bàn làm việc (DxR) | mm | 2050×800 | 3050×800 | |
| Hành trình tối đa (DxR) | mm | 2250×860 | 3250×860 | ||
| Khoảng cách từ bàn máy đến tâm đá mài | mm | 950 | |||
| Rãnh chữ T (rộng x số lượng) | mmxno | 21x3 | |||
| Bàn từ điện (DxRxC) | mm | 2000×800×85 | 3000×800×85 | ||
| Tiến dao tay quay mỗi vòng | mm | 25 | |||
| Tốc độ tiến dao thủy lực trung bình | m/phút | 2~25 | |||
| Tiến dao ngang | Tiến dao thủ công | Tiến dao xung tay mỗi vòng quay | mm | 0.1(×1)/1(×10)/10(×100)
| |
| Tiến dao xung tay mỗi vạch chia | mm | 0.001(×1)/0.01(×10)/0.1(×100) | |||
| Tiến dao tự động | Tiến dao ngang gián đoạn | mm | 0~50 (tùy chọn 16) | ||
| Tốc độ tiến dao ngang liên tục | m/phút | 0~1 | |||
| Tiến dao dọc | Tiến dao thủ công | Tiến dao xung tay mỗi vòng quay | mm | 0.1(×1)/1(×10)/2(×20) | |
| Tiến dao xung tay mỗi vạch chia | mm | 0.001(×1)/0.01(×10)/0.02(×20) | |||
| Tiến dao tự động | Tiến dao thô | ㎛ | 0~50 (tùy chọn 16) | ||
| Tiến dao tinh | ㎛ | 0~13 (tùy chọn 14) | |||
| Lượng tiến dao tinh khi mài | ㎛ | 0~50 (tùy chọn 9) | |||
| Spark-out (chạy rà không cắt) | no | 0~6 (tùy chọn 7) | |||
| Tốc độ tiến dao dọc nhanh | m/phút | 0~0.36 | |||
| Đá mài | Kích thước đá mài | mm | Ø510×50×Ø127 | ||
| Tốc độ mài | rpm | 950/1150 | |||
| Động cơ | Trục chính đá mài | kw/p | 15/6 | ||
| Bơm thủy lực | kw/p | 5.5/6 | |||
| Tiến dao ngang & tiến dao nhanh (AC Servo) | kw | 1.0 | |||
| Tiến dao dọc nhanh & tiến dao xuống (AC Servo) | kw | 1.0 | |||
| Kích thước bao bì | mm | 6680×3410×2450 | 9080×3410×2450 | ||
| Khối lượng (xấp xỉ) | kg | 12200 | 15000 | ||
| Số hiệu nắp chân đá mài |
| DGS-2000 | |||

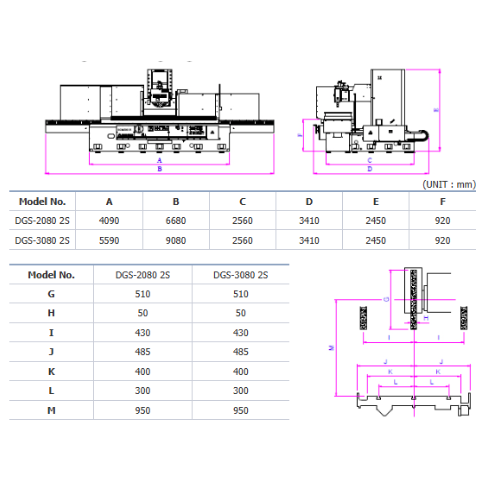

Kích thước một số bộ phận trong máy mài phẳng kiểu cột DAE SAN dòng DGS-2080 2S
