Đặc điểm nổi bật
Máy mài phẳng DAE SAN DGS-520MB phù hợp cho các xưởng cơ khí vừa và nhỏ đến quy mô trung bình cần hoàn thiện bề mặt ổn định trong sản xuất hằng ngày. Máy thường dùng ở công đoạn sau phay, tiện hoặc tôi nhiệt để đưa bề mặt chi tiết về độ phẳng và độ nhẵn theo yêu cầu, đồng thời giảm thời gian xử lý thủ công và tăng độ đồng đều giữa các lô sản phẩm. Thiết bị phù hợp trong gia công khuôn mẫu, đồ gá, tấm đế, khối chi tiết, bạc, đế và các chi tiết máy có bề mặt lắp ghép cần độ chính xác. Nhờ đó, xưởng có thể đáp ứng tốt các đơn hàng cơ khí chế tạo, khuôn nhựa, khuôn dập, phụ tùng công nghiệp, ô tô xe máy và gia công theo đơn đặt hàng.
- Tối ưu cho việc mài khuôn và chi tiết trong ngành bán dẫn
- Đặc biệt phù hợp cho mài các chi tiết nhỏ có hình dạng phức tạp – khuôn & dập, đồ gá & đồ kẹp
- Gang chất lượng cao GC30~35
- Kết cấu gang cứng vững, ổn định cho mài chính xác
- Động cơ trục chính cấp V3, vận hành êm, không rung động
- Trục chính dạng cartridge, sử dụng ổ bi tiếp xúc góc chính xác cao P4
- Vít me tiến dao ngang và tiến dao dọc được tôi cứng và mài chính xác
- Bàn máy dịch chuyển trên cụm ổ bi thép, vận hành trơn tru
- Khối dẫn hướng đã tôi cứng và mài chính xác, định vị chính xác đầu đá mài
- Hệ thống bôi trơn tự động liên tục cho toàn bộ bề mặt trượt và vít me
- Kết cấu hoàn toàn chống bụi

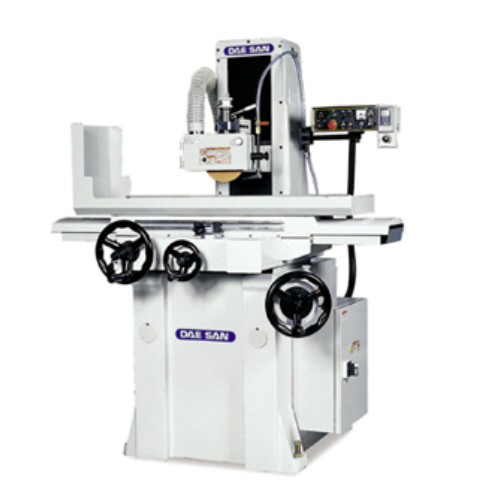

Máy mài phẳng DAE SAN dòng DGS-520MB
Thông số kĩ thuật
| Model | Đơn vị | DGS-520MB | |
| Bàn máy | Kích thước bề mặt bàn | mm | 510×200 |
| Hành trình tối đa (DxR) | mm | 540×250 | |
| Khoảng cách từ bàn đến tâm đá mài | mm | 490 | |
| Rãnh T (RxSL) | mmxno. | 13x1 | |
| Bàn từ điện (DxRxC) | mm | 450×200×85 (phẳng) | |
| Lượng tịnh tiến dao tay mỗi vòng quay | mm | 110 | |
| Tiến dao ngang | Lượng tịnh tiến dao tay mỗi vòng quay | mm | 5 |
| Lượng tịnh tiến dao tay mỗi vạch chia | mm | 0.02 | |
| Tiến dao dọc | Lượng tịnh tiến dao tay mỗi vòng quay | mm | 2 |
| Lượng tịnh tiến dao tay mỗi vạch chia | mm | 0.005 | |
| Đá mài | Kích thước đá mài (đường kính x bề rộng x đường kính lỗ) | mm | Ø180×10~20×Ø31.75 |
| Tốc độ (50/60Hz) | rpm | 2850/3450 | |
| Động cơ | Động cơ trục đá mài | kw/p | 1.5(tùy chọn 2.2)/2 |

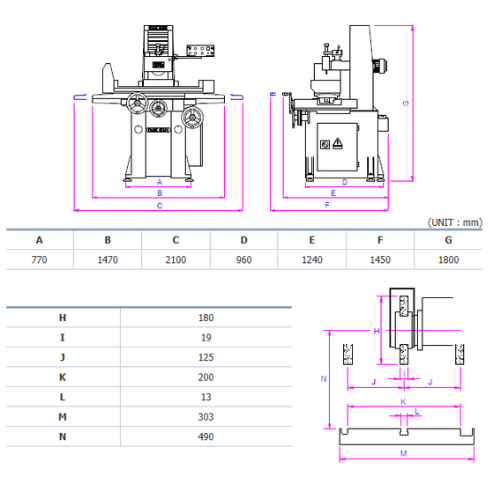

| Kích thước đặt máy (DxRxC) | mm | 2160×1450×1800 | |
| Trọng lượng (xấp xỉ) | kg | 1500 | |
| Số hiệu nắp chân đá mài | DGS-520 | ||
