Đặc điểm nổi bật
Máy mài phẳng DAE SAN DGS-520A phù hợp cho các xưởng cơ khí quy mô trung bình khá trở lên, đặc biệt là xưởng sản xuất chạy theo lô và cần chất lượng bề mặt đồng đều, ổn định giữa các mẻ gia công. Nhờ mức độ tự động hoá cao, trong đó có tiến dao xuống tự động và hỗ trợ vận hành tự động trên ba trục, máy rất hợp với các công việc mài lặp lại cần nhịp làm việc đều, giúp giảm phụ thuộc vào việc canh tay liên tục và tăng tính nhất quán của sản phẩm. Bên cạnh đó, cơ cấu chạy bàn và tiến dao tự động bằng thủy lực giúp vận hành ổn định khi gia công các bề mặt phẳng lắp ghép như tấm đế, tấm chuẩn, khối chi tiết, đồ gá và các chi tiết máy sau phay, tiện hoặc tôi nhiệt trong cơ khí chế tạo, khuôn nhựa, khuôn dập, phụ tùng công nghiệp và ô tô xe máy.
- Thân máy, bàn máy, bệ trượt và trụ được chế tạo từ gang chất lượng cao
- Kết cấu gang cứng vững, ổn định cho mài chính xác
- Tiến dao xuống tự động, hỗ trợ vận hành tự động hoàn toàn trên 3 trục
- Bàn máy và bệ trượt vận hành thủy lực cơ khí, đảo chiều bằng công tắc tiệm cận
- Ray trượt dạng chữ V kép trên cả trục dọc và trục ngang, phủ Turcite-B và được bào cạo thủ công chính xác, đảm bảo hiệu suất tối ưu và duy trì độ chính xác mài lâu dài
- Vít me bi tiến dao ngang và vít me tiến dao dọc được tôi cứng và mài chính xác
- Trục chính dạng cartridge, sử dụng ổ bi tiếp xúc góc chính xác cấp P4
- Động cơ trục chính cấp V3, vận hành êm, không rung động
- Khối dẫn hướng đã tôi cứng và mài chính xác, định vị chính xác đầu đá mài
- Hệ thống bôi trơn tự động liên tục cho toàn bộ bề mặt trượt và vít me
- Kết cấu chống bụi hoàn toàn cho các bề mặt trượt
- Tấm chắn dung dịch làm mát toàn chiều dàiBảng điều khiển trung tâm tiện lợi, tích hợp đầy đủ nút và công tắc
- Hệ thống làm mát dầu tự động duy trì độ ổn định chính xác (tùy chọn)

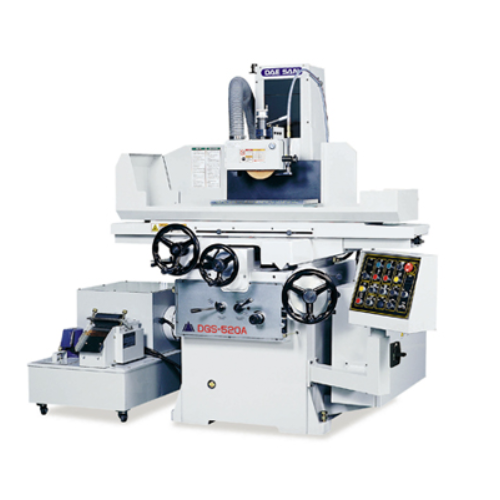

Máy mài phẳng DAE SAN DGS-520A
Thông số kĩ thuật
| Model | Đơn vị | DGS-520A | ||
| Bàn máy | Kích thước bề mặt bàn | mm | 560×200 | |
| Hành trình tối đa (DxR) | mm | 640×250 | ||
| Khoảng cách từ bàn đến tâm đá mài | mm | 490 | ||
| Rãnh T (RxSL) | mmxno. | 13x1 | ||
| Bàn từ điện (DxRxC) | mm | 500×200×85 | ||
| Lượng tịnh tiến dao tay mỗi vòng quay | mm | 100 | ||
| Tốc độ tiến dao bàn máy bằng thủy lực | m/phút | 0.5~25 | ||
| Tiến dao ngang | Tiến dao thủ công | Lượng tịnh tiến dao tay mỗi vòng quay | mm | 5 |
| Lượng tịnh tiến dao tay mỗi vạch chia | mm | 0.02 | ||
| Tiến dao tự động | Tiến dao thủy lực gián đoạn | mm | 0.5~20 | |
| Tiến dao thủy lực liên tục | m/phút | 0.1~1 | ||
| Tiến dao dọc | Tiến dao thủ công | Lượng tịnh tiến dao tay mỗi vòng quay | mm | 1 |
| Lượng tịnh tiến dao tay mỗi vạch chia | mm | 0.005 | ||
| Tiến dao xuống tự động theo mỗi lượt hành trình bàn máy | mm | 0.002~0.03 | ||
| Tiến dao dọc nhanh | m/phút | 0.67 | ||
| Đá mài | Kích thước đá mài (đường kính x bề rộng x đường kính lỗ) | mm | Ø180×10~20×Ø31.75 | |
| Tốc độ (50/60Hz) | rpm | 2850/3450 | ||
| Động cơ | Động cơ trục đá mài | kw/p | 1.5(tùy chọn 2.2)/2 | |
| Bơm thủy lực | kw/p | 1.5/4 | ||
| Tiến dao dọc nhanh (nâng hạ bằng động lực) | kw/p | 0.4/4 | ||
| Kích thước đặt máy (DxRxC) | mm | 2300×1615×1850 | ||
| Trọng lượng (xấp xỉ) | kg | 1800 | ||
| Số hiệu nắp chân đá mài | DGS-520 | |||

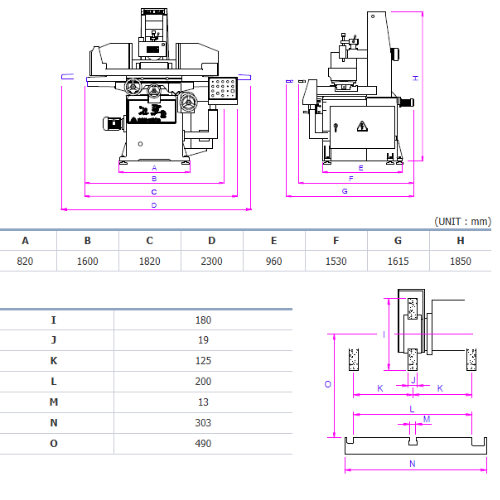

Kích thước một số bộ phận trong máy mài phẳng DAE SAN DGS-520A
