Đặc điểm nổi bật

Máy mài phẳng CNC DAE SAN DGS-850CNC phù hợp cho nhà xưởng cơ khí quy mô trung bình đến lớn như xưởng khuôn mẫu, xưởng đồ gá, xưởng gia công chi tiết chính xác và các đơn vị chuyên công đoạn hoàn thiện sau phay, tiện, nhiệt luyện. Dòng máy này phát huy hiệu quả khi gia công các hạng mục dạng tấm và chi tiết khổ lớn như đế khuôn, tấm đế, bàn gá và các chi tiết cần độ phẳng ổn định theo lô. Nhờ bàn làm việc 850×500 mm và hành trình 950×540 mm, máy hỗ trợ xử lý chi tiết lớn tốt hơn, giảm nhu cầu chia nhỏ chi tiết hoặc gá đặt nhiều lần trong quá trình sản xuất.

Trong thực tế vận hành tại các xưởng quy mô này, vấn đề thường gặp là độ phẳng và độ lặp lại không đồng đều giữa các ca, thời gian canh chỉnh dài và sai số tăng khi phụ thuộc nhiều vào thao tác thủ công. DGS-850CNC giải quyết bằng hệ điều khiển CNC cho phép tinh chỉnh chính xác với bước lệnh 0,0001 mm, kết hợp tốc độ tiến dao 0,5–25 m/phút để tối ưu thời gian mài thô và đảm bảo chất lượng mài tinh. Đồng thời, bộ điều khiển FANUC Oi-MD cho trục Y và Z giúp vận hành ổn định, góp phần chuẩn hóa quy trình và kiểm soát chất lượng bề mặt tốt hơn trong sản xuất theo lô.

Số trục điều khiển tối đa: 5 trục
Số trục điều khiển đồng thời tối đa: 4 trục
Bước lệnh nhỏ nhất: 0,0001 mm
Chức năng điều chỉnh hệ số tiến dao (Feedrate override)
Tiến dao liên tục thủ công
Tăng tốc/giảm tốc tự động
Chức năng điều chỉnh hệ số tiến trục chính (Spindle feedrate override)
Định vị nhanh (Rapid positioning)
Nội suy tuyến tính (Linear interpolation)
Nội suy tròn (Circular interpolation)
Trở về điểm chuẩn (Reference point return)
Trở về điểm chuẩn thứ hai (2nd reference point return)
Màn hình màu LCD 8.4”
Bộ phát xung tay quay (Manual pulse generator)
Giao diện RS-232C
Dừng giữ thời gian (Dwell)
Chạy khô (Dry run)
Khóa máy (Machine lock)
Chạy từng khối lệnh (Single block)
Chức năng bỏ qua lệnh (Skip function)
Báo động pin (Battery alarm)
Vận hành MDI
Ngắt servo (Servo off)
Bảo vệ chương trình (Program protection)
Hiển thị trạng thái (Status display)
Chức năng tự chẩn đoán (Self-diagnosis function)
Dừng khẩn cấp (Emergency stop)
Điều khiển lập trình (Programmable control)
Thiết lập hệ tọa độ tự động NC
Nhận dạng tự động EIA/ISO
Chuyển đổi inch/metric
Macro tùy chỉnh (Custom macro)
Bảo vệ hiển thị chương trình
Chỉ thị dòng tải trục chính (Spindle load current indicator)
Báo động bôi trơn cơ khí
Bù khe hở ngược (Backlash compensation)
Bù sai số bước (Pitch error compensation)
Chức năng sửa đá mài tự động và bù (Wheel automatic dressing & compensation)
Hiển thị thang ladder PMC-L
Tìm kiếm ladder PMC-L
Hiển thị tổng thời gian vận hành (Run hour display)
Hiển thị menu mã G (G codes menu display)
Hiển thị hướng dẫn (Instruction display)

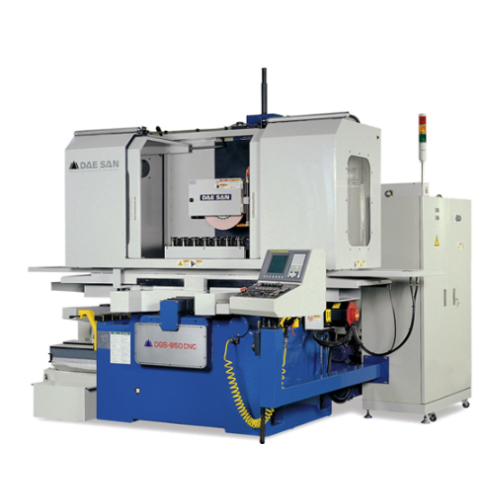

Máy mài phẳng CNC DAE SAN DGS-850CNC

Thông số kĩ thuật

Model			Đơn vị	DGS-850CNC
Bàn máy	Kích thước bàn làm việc (DxR)		mm	850×500
	Hành trình tối đa (DxR)		mm	950×540
	Khoảng cách từ bàn máy đến tâm đá mài		mm	700
	Rãnh chữ T (rộng x số lượng)		mmxno	17×3
	Bàn từ điện (DxRxC)		mm	800×500×85
	Lượng tịnh tiến dao tay mỗi vòng quay		mm	47
	Tốc độ tiến dao thủy lực trung bình		m/phút	0.5~25
Tiến dao ngang	Tiến dao thủ công	Tiến dao xung tay mỗi vòng quay	mm	0.1, 1, 10
		Tiến dao xung tay mỗi vạch chia	mm	0.001, 0.01, 0.1
	Tiến dao tự động	Tiến ngang gián đoạn	mm	0~20
		Tốc độ tiến ngang liên tục	m/phút	0~1
	Tốc độ tiến dao nhanh		m/phút	2
Tiến dao dọc	Tiến dao thủ công	Tiến dao xung tay mỗi vòng quay	mm	0.1, 1, 10
		Tiến dao xung tay mỗi vạch chia	mm	0.001, 0.01, 0.1
	Tiến đứng tự động		mm	0.001~0.05
	Tốc độ tiến dao dọc nhanh		m/phút	1.5
Đá mài	Kích thước đá mài		mm	Ø305×38×Ø127
	Tốc độ mài		rpm	1425/1725
Động cơ	Trục chính đá mài		kw/p	3.75(tùy chọn 5.5)/4
	Bơm thủy lực		kw/p	2.2/6
	Tiến dao ngang & tiến dao nhanh (AC Servo)		kw	1.4
	Tiến dao dọc nhanh & tiến dao xuống (AC Servo)		kw	1.4
Bộ điều khiển NC, số trục điều khiển				Bộ điều khiển FANUC Oi-MD, điều khiển trục ngang (Y) và trục đứng (Z).
Kích thước đặt máy (D×R×C)			mm	4260×3080×2830
Khối lượng (xấp xỉ)			kg	5500
Số hiệu nắp chân đá mài				DGS-1000
