Máy khoan phay ERLO GROUP TF series được trang bị hệ thống ăn dao tự động với ly hợp điện từ, giúp vận hành dễ dàng và chính xác trong quá trình gia công. Thiết kế bàn chữ thập (cross table) cho phép thao tác linh hoạt trên nhiều hướng, đáp ứng tốt nhu cầu khoan và phay đa dạng. Với bệ cố định và đầu khoan trượt, máy đảm bảo độ ổn định cao đồng thời mang lại sự tiện lợi trong điều chỉnh. Cấu trúc vững chắc cùng các chi tiết chế tạo chuẩn xác giúp dòng máy này trở thành lựa chọn đáng tin cậy cho các xưởng cơ khí chuyên nghiệp.

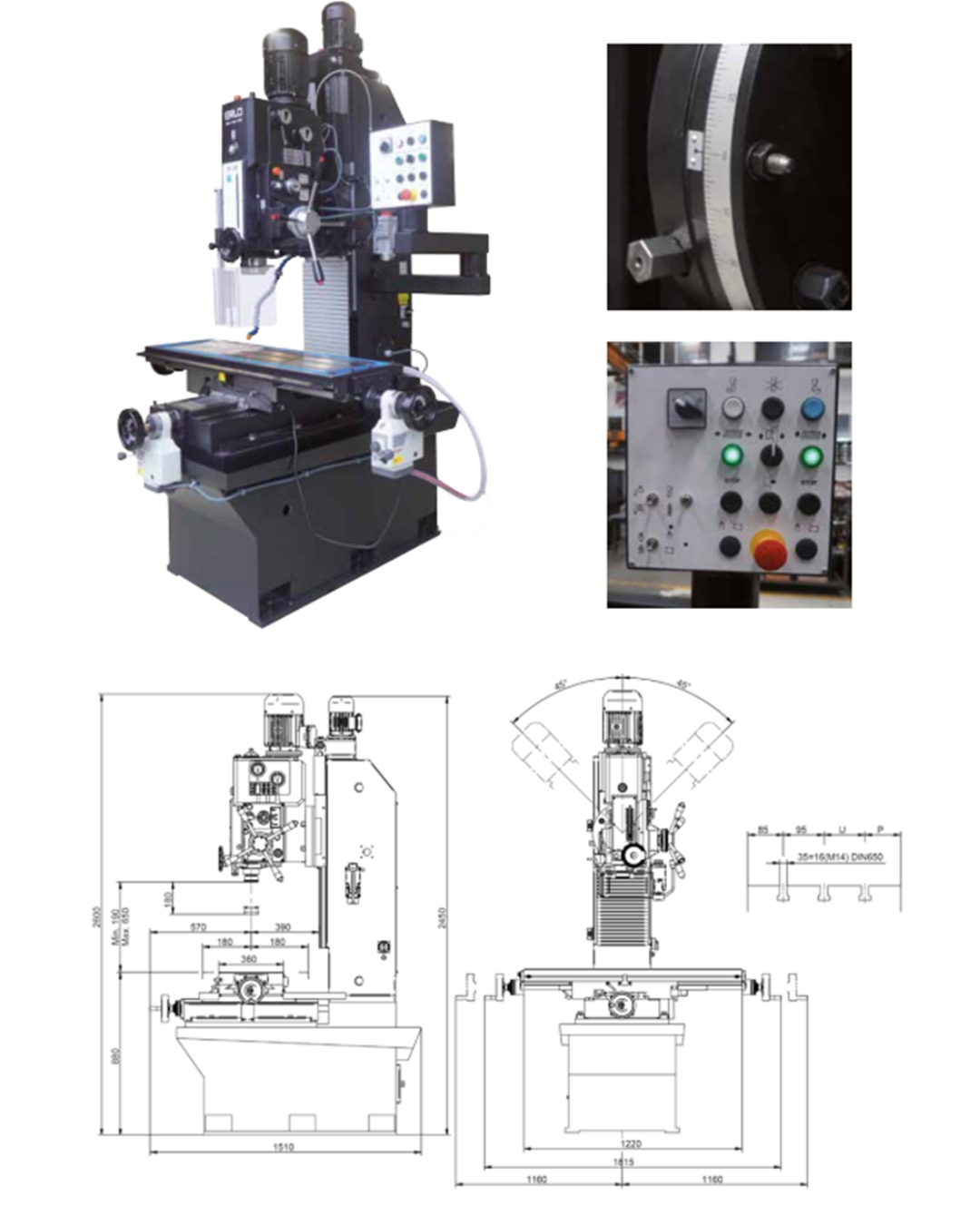

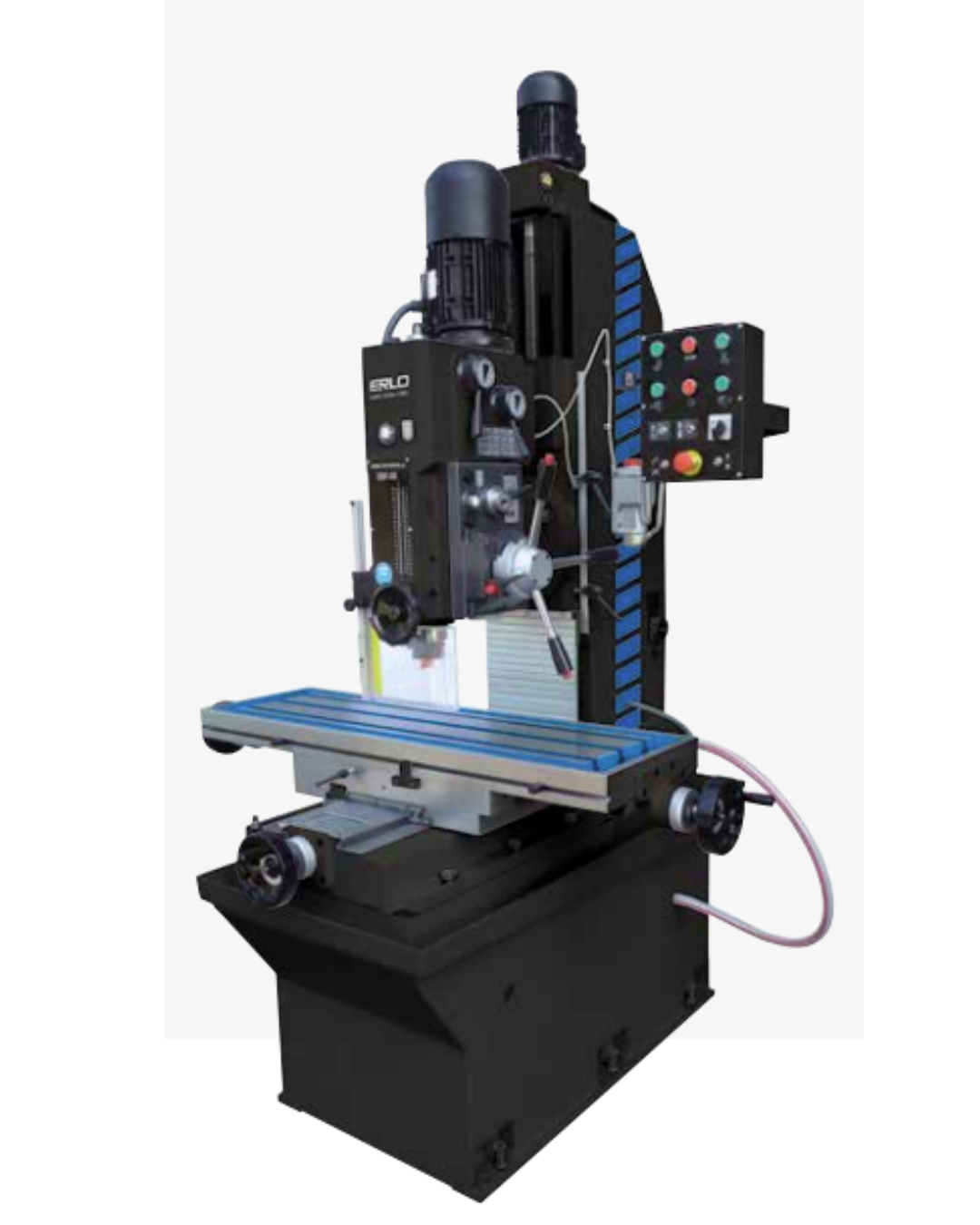

Máy khoan phay ERLO GROUP TF series

Đặc điểm nổi bật

• Cơ cấu dịch chuyển đầu khoan bằng động cơ
• Cột dẫn hướng lăng trụ
• Bơm mỡ bôi trơn thủ công cho các ray dẫn, cột và bàn
• Cữ chặn chiều sâu điều chỉnh được
• Tay quay tinh cho tiến dao nhạy
• Hệ thống làm mát
• Thanh giằng kẹp ê-tô
• Đèn chiếu sáng
• Công tắc chính
• Nút dừng khẩn cấp
• Chức năng chọn chiều quay
• Thiết bị điện áp thấp
• Bảng điều khiển gắn trên tay đỡ
• Tấm chắn mũi khoan kèm công tắc an toàn
• Đáp ứng tiêu chuẩn CE

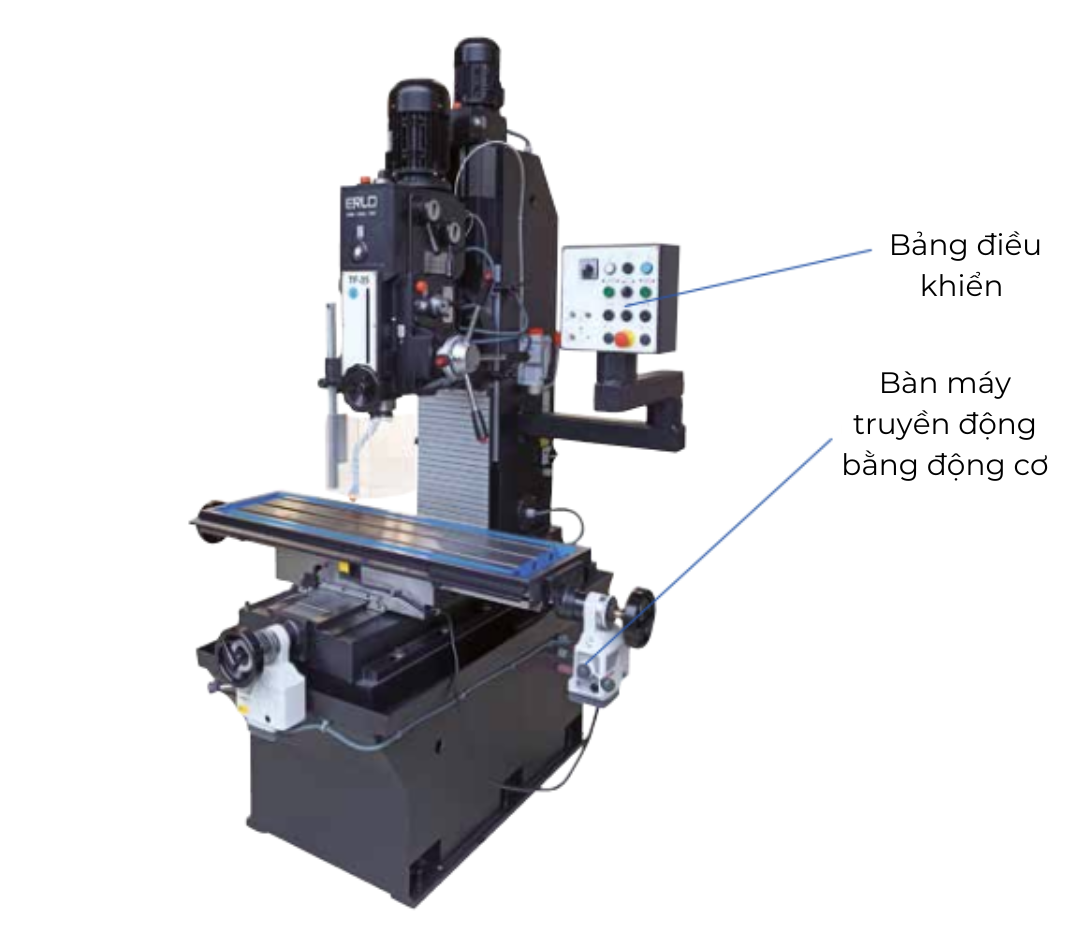

Cấu tạo máy khoan phay ERLO GROUP series

Thông số kĩ thuật

Đặc điểm	TF35
Khả năng khoan tối đa trên thép 50/60	Ø 35 mm
Khả năng taro tối đa trên thép 50/60	M35
Khả năng phay thép tối đa (với thép có độ cứng 50/60 HB)	55 cm3 /min
Số côn trục chính	4
Hành trình trục chính	180 mm
Công suất động cơ chính	0.9/1.5 kW
Truyền động	Bánh răng
Số cấp tốc độ	16
Dải tốc độ trục chính khi dùng động cơ ở 1500 vòng/phút, 50 Hz, 3HP (tùy chọn động cơ 1800 vòng/phút, 60Hz, 3HP)	94-135-189-207-271-303-347-416-497-606-695- 760-995-1112-1520-2225 rpm
Dải tốc độ trục chính khi dùng bộ biến tốc (speed variator) với động cơ 1500 vòng/phút, 50 Hz 3HP	A)152-605 B)223-890 C)559-2236 D)818-3272 rpm
Ăn dao	Chế độ tự động với ly hợp điện từ
Số dao tự động	3
Dải lượng chạy dao tự động	0.8-0.18-0.24
Kích thước bàn làm việc (DxR)	360x1220 mm
Hành trình dịch chuyển bàn theo phương dọc (trục X)	700 mm
Hành trình bàn theo phương ngang (trục Y)	360 mm
Khoảng cách từ tâm trục chính đến mặt trụ	390 mm
Trọng lượng tịnh	910 kg
Trọng lượng gộp (cả bao bì)	1400 kg
Kích thước đóng gói (DxRxC)	2690x1780x1780 mm



Trang bị tùy chọn lắp thêm

• Thước đo chiều sâu điện tử
• Đảo chiều quay tự động cho taro thủ công
• Hệ thống taro tự động với trục chính tiêu chuẩn (bao gồm trục chính tiêu chuẩn)
• Trục chính bổ sung (bước ren đặc biệt)
• Trục chính bổ sung (bước ren tiêu chuẩn)
• Chuyển động dọc bàn tự động bằng hộp tiến dao có động cơ
• Chuyển động ngang bàn tự động bằng hộp tiến dao có động cơ
• Màn hình hiển thị kỹ thuật số 1 trục (gắn trên bảng điều khiển ở tay đỡ xoay)
• Màn hình hiển thị kỹ thuật số 2 trục (gắn trên bảng điều khiển ở tay đỡ xoay)
• Màn hình hiển thị kỹ thuật số 3 trục (gắn trên bảng điều khiển ở tay đỡ xoay)
• Bộ kẹp collet gồm đai ốc siết, bộ collet, cờ-lê và hộp đựng
• Bổ sung chiều cao cột 250 mm
• Phần mở rộng cho trục chính chuẩn ISO 30
• Phần mở rộng cho trục chính chuẩn ISO 40
• Bộ thay dụng cụ tự động cho côn ISO
• Tiến nhanh và lùi nhanh với đối trọng khí nén
• Chu trình tích hợp với encoder cho khoan ống / gia công gián đoạn và biên dạng

Phụ kiện đi kèm

• Đầu kẹp mũi khoan
• Đầu kẹp dụng cụ
• Ống chuyển côn
• Ê-tô kẹp chi tiết
• Bàn đạp điều khiển

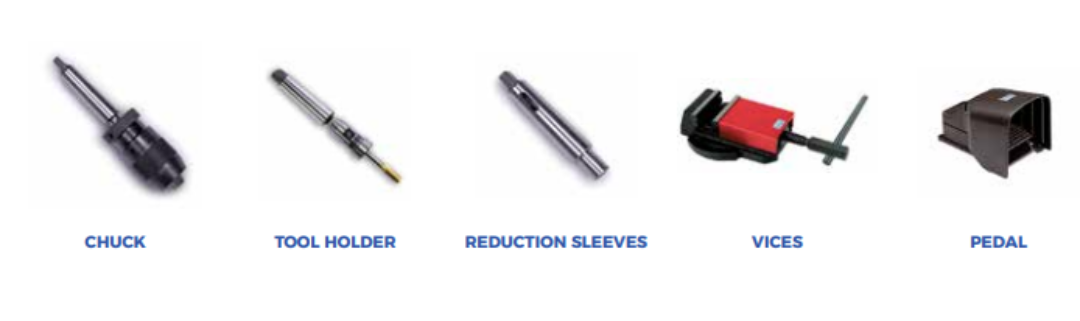

Phụ kiện tiêu chuẩn cho máy khoan phay ERLO GROUP TF series

FAQ – câu hỏi thường gặp

Thép 50/60 là thép gì?

Thép 50/60 dùng để chỉ độ cứng Brinell (Brinell Hardness Number - BHN) của thép. Chỉ số này phản ánh khả năng chống lại mũi khoan khi gia công. Thép có độ cứng 60 HB sẽ cứng hơn thép 50 HB. Khoảng 50–60 HB thường được dùng để biểu thị độ cứng của thép cacbon thấp (mild steel) – loại vật liệu phổ biến được lấy làm chuẩn để xác định khả năng khoan và ta rô của máy.

Trang bị tùy chọn và phụ kiện đi kèm khác gì nhau?

Phụ kiện (Accessories) là những bộ phận, dụng cụ kèm theo máy ở dạng tiêu chuẩn, hỗ trợ vận hành cơ bản, ví dụ như mâm cặp, chìa vặn, hoặc hộp dụng cụ. Ngược lại, trang bị tùy chọn (Optional fittings) là các hạng mục không đi kèm sẵn theo máy mà khách hàng có thể lựa chọn mua thêm tùy theo nhu cầu sản xuất. Các tùy chọn này thường mở rộng chức năng hoặc nâng cao hiệu suất, chẳng hạn như bàn xoay, hệ thống làm mát, hoặc thước quang đo hành trình.
