Máy khoan đứng ERLO GROUP TS series nổi bật với khả năng ăn dao thủ công hoặc tự động, đáp ứng linh hoạt nhu cầu gia công từ cơ bản đến chuyên sâu. Máy được trang bị bàn làm việc trượt kết hợp với đầu khoan cố định, giúp tăng độ chính xác và thuận tiện khi thao tác trên nhiều loại chi tiết. Toàn bộ đầu máy, bệ và trụ được chế tạo từ gang đúc nguyên khối, mang lại độ cứng vững cao, giảm rung động và kéo dài tuổi thọ thiết bị. Đây là lựa chọn tối ưu cho các xưởng cơ khí cần một dòng máy khoan đứng vừa mạnh mẽ vừa bền bỉ.
Máy khoan đứng ERLO GROUP TS series
Đặc điểm nổi bật
- Bánh răng thép tôi cứng và mài chính xác
- Đế máy có rãnh chữ “T”
- Cữ chặn chiều sâu có thể điều chỉnh
- Đèn chiếu sáng
- Cơ cấu tháo dụng cụ
- Tấm chắn động cơ
- Nút nhấn dừng khẩn cấp
- Bộ chọn chiều quay trục chính
- Công tắc nguồn chính
- Thiết bị điện áp thấp
- Thiết bị điện đặt trong tủ riêng biệt
- Tấm chắn mũi khoan có công tắc an toàn (stop micro)
- Bánh răng bôi trơn bằng bơm tự động
- Tuân thủ tiêu chuẩn CE

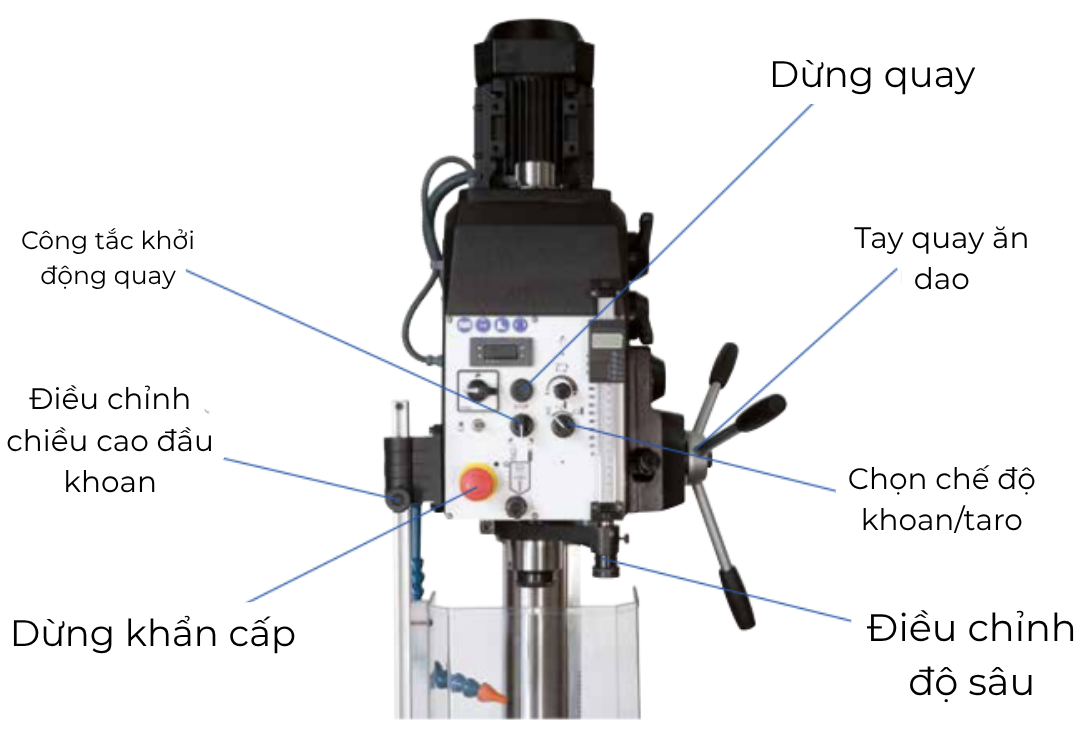

Cấu tạo máy khoan đứng ERLO GROUP TS series
Thông số kĩ thuật
| Đặc điểm | TS25/TSA25 | TS30/TSA30 |
| Khả năng khoan tối đa trên thép 50/60 | Ø25 mm | Ø30 mm |
| Khả năng taro tối đa trên thép 50/60 | M22 | M25 |
| Số côn trục chính | 3 | 3 |
| Hành trình trục chính | 120mm | 120mm |
| Công suất động cơ chính | 0,8kW/1,2kW | 1,1kW/1,4kW |
| Truyền động | Bánh răng | Bánh răng |
| Số cấp tốc độ | 8 | 8 |
| Dải tốc độ với động cơ ở 1500 vòng/phút, 50 Hz, 3 HP | 65-125-185-365-540-1055-1560-3060 rpm | |
| Dải tốc độ với động cơ 1800 vòng/phút, 60 Hz 3 HP | 78-150-222-438-648-1266-1872-3672 | |
| Dải tốc độ với bộ biến tần điện tử ở 1500 vòng/phút, 50 Hz, 3 HP | A)45-125 B)125-370 C)380-1070 D)1100-3100 | |
| Ăn dao | Thủ công (với dòng TS) Tự động (với dòng TSA) | |
| Kích thước bàn làm việc (DxR) | 300 X 270 mm |
|
| Đường kính trụ | 100 mm | 100 mm |
| Khoảng cách từ tâm trục chính đến mặt trụ | 250 mm | 250 mm |
| Trọng lượng tịnh | 250 kg | 250 kg |
| Trọng lượng gộp (cả bao bì) | 310 kg | 310 kg |
| Kích thước đóng gói (DxRxC) | 2200x600x900 mm | 2200x600x900 mm |

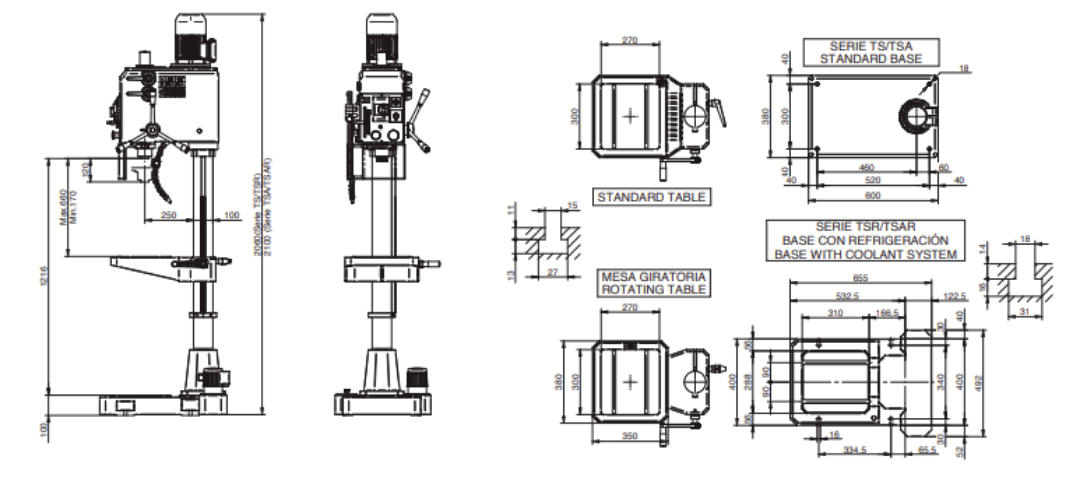

Kích thước các chi tiết trong máy khoan đứng ERLO GROUP TS series
Trang bị tùy chọn lắp thêm
- Tay quay phía trước cho cơ cấu ăn dao nhạy
- Đồng hồ hiển thị độ sâu kỹ thuật số
- Bộ biến tần điều chỉnh tốc độ điện tử kèm đồng hồ hiển thị tốc độ
- Đảo chiều quay tự động cho ta rô bằng tay
- Đảo chiều quay tự động cho ta rô bằng tay (dành cho model có biến tần)
- Hệ thống ta rô tự động với trục chính tiêu chuẩn (bao gồm một bước ren đi kèm)
- Bàn xoay
- Bộ đếm chu kỳ (dùng cho máy có cơ cấu thủy lực hydroblock)
- Phần bổ sung chiều cao trụ (200 mm)
- Chu trình thủy lực tự động (hydroblock cycle)
- Hệ thống làm mát tích hợp trong tủ đế
Phụ kiện đi kèm
- Đầu kẹp mũi khoan
- Đầu kẹp dụng cụ
- Ống chuyển côn
- Ê-tô kẹp chi tiết
- Bàn đạp điều khiển
- Bộ điều khiển hai tay
- Bàn trượt chữ thập
- Đầu khoan nhiều trục
Phụ kiện tiêu chuẩn cho máy khoan đứng ERLO GROUP TS series
FAQ – câu hỏi thường gặp
Thép 50/60 là thép gì?
Thép 50/60 dùng để chỉ độ cứng Brinell (Brinell Hardness Number - BHN) của thép. Chỉ số này phản ánh khả năng chống lại mũi khoan khi gia công. Thép có độ cứng 60 HB sẽ cứng hơn thép 50 HB. Khoảng 50–60 HB thường được dùng để biểu thị độ cứng của thép cacbon thấp (mild steel) – loại vật liệu phổ biến được lấy làm chuẩn để xác định khả năng khoan và ta rô của máy.
Trang bị tùy chọn và phụ kiện đi kèm khác gì nhau?
Phụ kiện (Accessories) là những bộ phận, dụng cụ kèm theo máy ở dạng tiêu chuẩn, hỗ trợ vận hành cơ bản, ví dụ như mâm cặp, chìa vặn, hoặc hộp dụng cụ. Ngược lại, trang bị tùy chọn (Optional fittings) là các hạng mục không đi kèm sẵn theo máy mà khách hàng có thể lựa chọn mua thêm tùy theo nhu cầu sản xuất. Các tùy chọn này thường mở rộng chức năng hoặc nâng cao hiệu suất, chẳng hạn như bàn xoay, hệ thống làm mát, hoặc thước quang đo hành trình.
