Máy khoan đứng ERLO GROUP C series được thiết kế với cơ cấu ăn dao thủ công, mang lại sự đơn giản và độ tin cậy cao trong vận hành. Máy sử dụng bàn làm việc trượt kết hợp với đầu khoan cố định, cho phép gia công linh hoạt trên nhiều loại chi tiết mà vẫn đảm bảo độ chính xác. Toàn bộ đầu máy, bệ và trụ đều được chế tạo từ gang đúc chắc chắn, giúp tăng độ bền và khả năng chống rung trong quá trình khoan. Đây là dòng máy lý tưởng cho các xưởng cơ khí cần một thiết bị ổn định, dễ sử dụng và tuổi thọ cao.

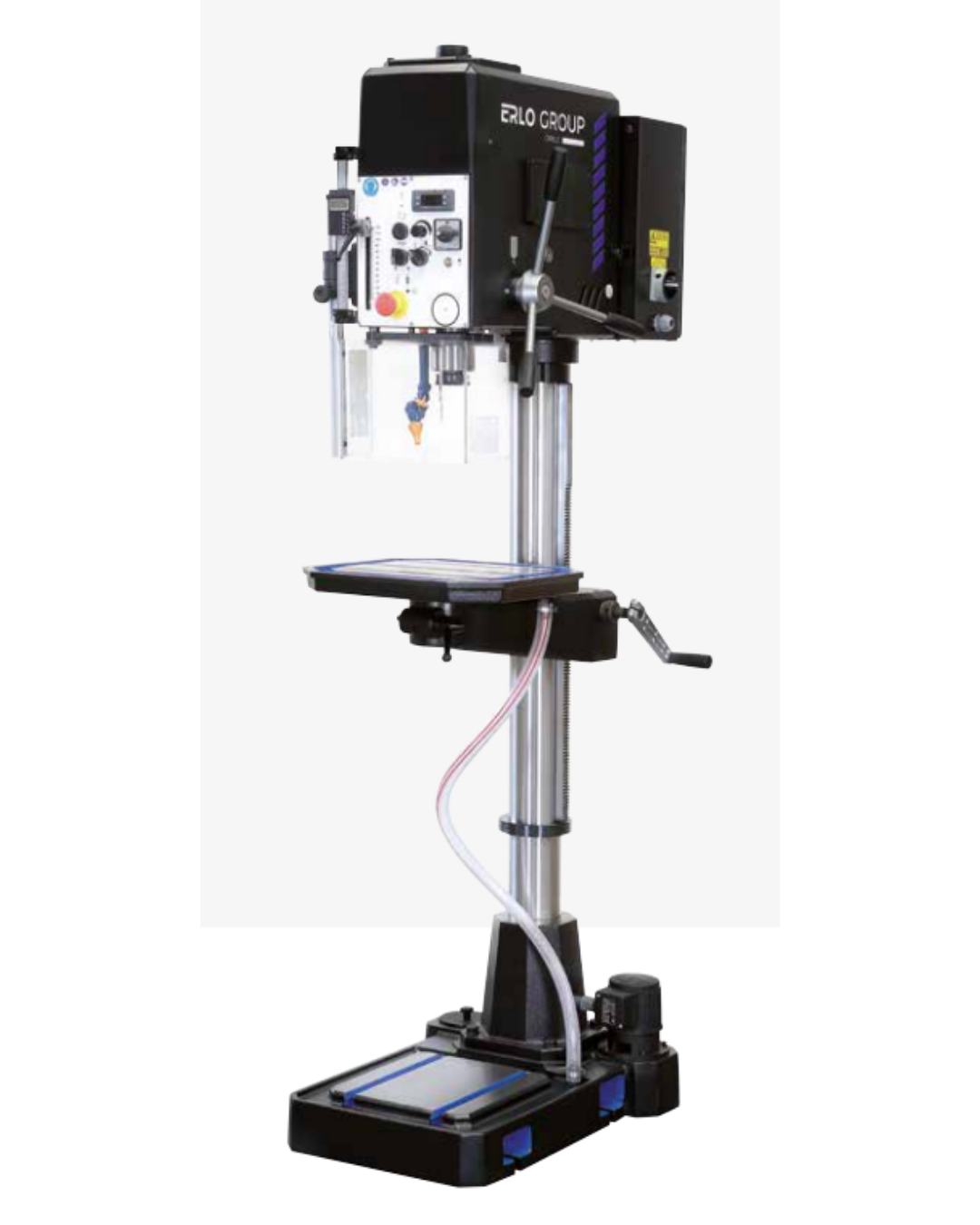

Máy khoan đứng ERLO GROUP C series

Đặc điểm nổi bật

• Cữ chặn chiều sâu có thể điều chỉnh
• Đèn chiếu sáng
• Bộ đẩy tháo dụng cụ
• Nắp che dây đai có công tắc hành trình an toàn
• Tấm chắn bảo vệ động cơ
• Nút nhấn dừng khẩn cấp
• Công tắc chính
• Chọn chiều quay (thuận/ngược)
• Thiết bị điện áp thấp
• Thiết bị điện đặt trong tủ riêng
• Tấm chắn mũi khoan có công tắc hành trình an toàn
• Bàn làm việc cố định
• Tuân thủ tiêu chuẩn CE

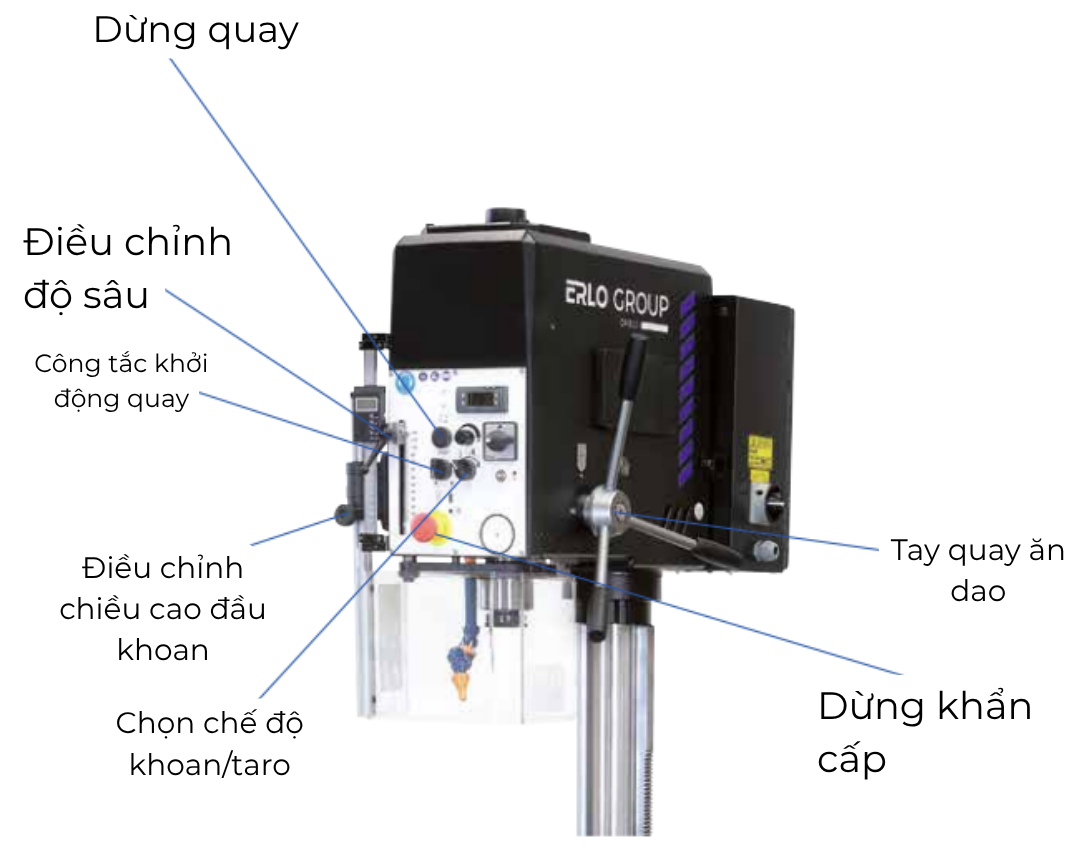

Cấu tạo máy khoan đứng ERLO GROUP C series

Thông số kĩ thuật

Đặc điểm	C18	C25	C30
Khả năng khoan tối đa trên thép 50/60	Ø18 mm	Ø25 mm	Ø30 mm
Khả năng taro tối đa trên thép 50/60	M14	M18	M25
Số côn trục chính	3	3	3
Hành trình trục chính	120mm	120mm	120mm
Công suất động cơ chính	0,5kW/1,05kW	0,7kW/1,3kW	0,9kW/1,5kW
Truyền động	Dây đai	Dây đai	Dây đai
Số cấp tốc độ	10	10	10
Dải tốc độ với động cơ ở 1500 vòng/phút, 50 Hz, 3HP	245–355–490–710–835–1240–1670–2000–2480–4000 rpm
Dải tốc độ với bộ biến tần điện tử ở 1500 vòng/phút, 50 Hz, 3HP	A) 120–760 B) 170–1100 C) 400–2580 D) 600–3800 E) 950–6000
Ăn dao	Thủ công
Kích thước bàn làm việc	270 × 300 mm
Đường kính trụ	100 mm	100 mm	100 mm
Khoảng cách từ tâm trục chính đến mặt trụ	250 mm	250 mm	250 mm
Trọng lượng tịnh	190 / 230 kg	190 / 230 kg	190 / 230 kg
Trọng lượng gộp (cả bao bì)	330 kg	330 kg	330 kg
Kích thước đóng gói (DxRxC) (mm)	2100x570x800	2100x570x800	2100x570x800



Trang bị tùy chọn lắp thêm

• Tay quay phía trước cho cơ cấu ăn dao nhạy
• Đồng hồ hiển thị độ sâu kỹ thuật số
• Bộ biến tần điều chỉnh tốc độ điện tử kèm đồng hồ hiển thị tốc độ
• Đảo chiều quay tự động cho ta rô bằng tay
• Đảo chiều quay tự động cho ta rô bằng tay (dành cho model có biến tần)
• RHP - Automatic tapping system with standard spindle (includes one thread pitch) 20082
• MG - Rotating table 10085
• Bộ đếm chu kỳ (dùng cho máy có cơ cấu thủy lực hydroblock)
• Phần bổ sung chiều cao trụ (200 mm)
• Chu trình thủy lực tự động (hydroblock cycle)
• Hệ thống làm mát tích hợp trong tủ đế

Phụ kiện đi kèm

• Đầu kẹp mũi khoan
• Đầu kẹp dụng cụ
• Ống chuyển côn
• Ê-tô kẹp chi tiết
• Bàn đạp điều khiển
• Bộ điều khiển hai tay
• Bàn trượt chữ thập
• Đầu khoan nhiều trục

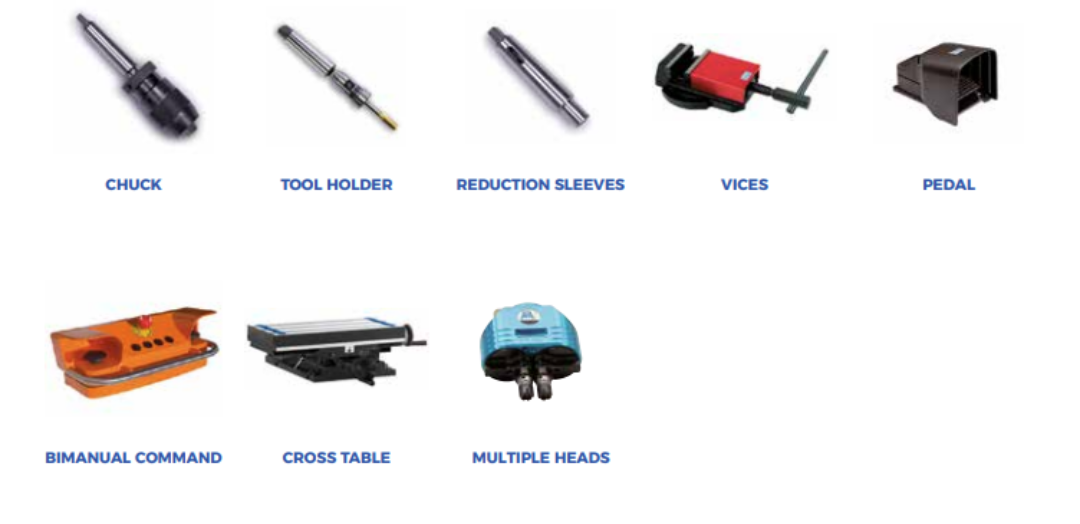

Phụ kiện đi kèm cho máy khoan đứng ERLO GROUP C series

FAQ – câu hỏi thường gặp

Thép 50/60 là thép gì?

Thép 50/60 dùng để chỉ độ cứng Brinell (Brinell Hardness Number - BHN) của thép. Chỉ số này phản ánh khả năng chống lại mũi khoan khi gia công. Thép có độ cứng 60 HB sẽ cứng hơn thép 50 HB. Khoảng 50–60 HB thường được dùng để biểu thị độ cứng của thép cacbon thấp (mild steel) – loại vật liệu phổ biến được lấy làm chuẩn để xác định khả năng khoan và ta rô của máy.

Trang bị tùy chọn và phụ kiện đi kèm khác gì nhau?

Phụ kiện (Accessories) là những bộ phận, dụng cụ kèm theo máy ở dạng tiêu chuẩn, hỗ trợ vận hành cơ bản, ví dụ như mâm cặp, chìa vặn, hoặc hộp dụng cụ. Ngược lại, trang bị tùy chọn (Optional fittings) là các hạng mục không đi kèm sẵn theo máy mà khách hàng có thể lựa chọn mua thêm tùy theo nhu cầu sản xuất. Các tùy chọn này thường mở rộng chức năng hoặc nâng cao hiệu suất, chẳng hạn như bàn xoay, hệ thống làm mát, hoặc thước quang đo hành trình.
