Đặc điểm nổi bật
- Tạo không gian làm việc rộng rãi nhờ khung thẳng hai điểm (H) có độ cứng vững cao.
- Ứng dụng đa dạng trong các công đoạn như cắt, dập vuốt, đột lỗ… với mô-men xoắn lớn.
- Duy trì độ chính xác ổn định nhờ cơ cấu dẫn hướng sáu mặt.
- Nâng cao khả năng tích hợp thiết bị tự động hóa, gia tăng năng suất sản xuất.
- Thiết kế kết cấu tối ưu cho các công đoạn dập và dập vuốt.
- Thuận lợi cho vận hành liên tục nhờ không gian làm việc rộng.
- Cơ cấu truyền động ổn định nhờ liên kết được lắp đặt bên trong bánh răng truyền động do hãng thiết kế.
- Đáp ứng nhanh và dễ bảo dưỡng với bộ ly hợp – phanh ướt khí nén tích hợp bánh đà.
- Hoạt động êm ái, độ cứng vững cao nhờ hệ thống truyền động bánh răng ngâm dầu.
- Thích hợp cho sản phẩm dập vuốt, với chuyển động tối ưu để kéo dài thời gian dừng tại điểm chết dưới.
- Giảm thiểu hư hỏng khuôn bằng cách tối ưu hóa chuyển động của các bộ phận dập và không dập.

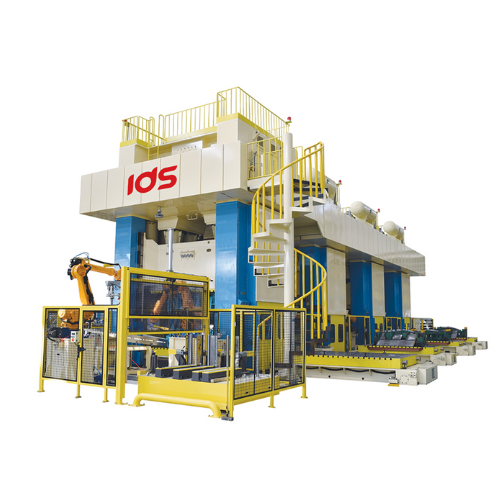

Máy dập cơ khung H không trục khuỷu IDS dòng IEL4
Thông số kĩ thuật
| Model | 400 | 500 | 600 | 800 | 1000 | 1200 | 1500 | 2000 | 3000 |
| Lực dập (tấn) | 400 | 500 | 600 | 800 | 1000 | 1200 | 1500 | 2000 | 3000 |
| Điểm chết dưới (mm) | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 |
| Hành trình (mm) | 700 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
| Số lần dập/phút | 10~20 | 10~20 | 10~20 | 10~20 | 10~20 | 10~20 | 10~20 | 9~18 | 9~18 |
| Chiều cao khuôn (mm) | 1200 | 1300 | 1300 | 1300 | 1300 | 1300 | 1400 | 1400 | 1400 |
| Phạm vi điều chỉnh hành trình trượt | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
| Kích thước bàn trượt (DxR) | 3400X2200 | 3400X2200 | 3400X2200 | 3400X2200 | 3600x2300 | 3600x2300 | 4500X2500 | 4500X2500 | 4500X2500 |
| Kích thước bàn máy (DxR) | 3400X2200 | 3400X2200 | 3400X2200 | 3400X2200 | 3600x2300 | 3600x2300 | 4500X2500 | 4500X2500 | 4500X2500 |
| Động cơ chính (kw x số cực) | 75x4 | 90x4 | 110x4 | 135x4 | 150x4 | 185x4 | 250x4 | 315x4 | 350x4 |
| Động cơ điều chỉnh bàn trượt (kw x số cực) | 15x6 | 15x6 | 15x6 | 15x6 | 15x6 | 15x6 | 22x6 | 22x6 | 22x6 |
| Working height | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 |
| Tùy chọn | |||||||||
| Cơ cấu đệm khuôn | |||||||||
| Loại | 1 bàn đệm, vận hành bằng 2 xi lanh. | ||||||||
| Lực ép | 80 | 100 | 120 | 150 | 180 | 200 | 300 | 350 | 350 |
| Hành trình | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 350 | 350 |
| Điều chỉnh hành trình | 0~300 | 0~300 | 0~300 | 0~300 | 0~300 | 0~300 | 0~350 | 0~350 | 0~350 |
| Diện tích bàn đệm | 2600x1700 | 2600x1700 | 2600x1700 | 2900x1700 | 2900x1700 | 2800x1900 | 3800x1900 | 3800x1900 | 3800x1900 |
