Đặc điểm nổi bật
- Tạo không gian làm việc rộng rãi nhờ khung máy 2 điểm dạng chữ H (H-type) có độ cứng vững cao.
- Ứng dụng rộng rãi trong các công đoạn như cắt, dập vuốt, đột lỗ… nhờ mô-men xoắn lớn.
- Duy trì độ chính xác ổn định nhờ cơ cấu dẫn hướng bốn mặt.
- Tăng cường khả năng tích hợp thiết bị tự động và nâng cao năng suất.
- Phù hợp với nhiều dạng gia công kim loại tấm nhờ hành trình dài.
- Ứng dụng cơ cấu bánh lệch tâm (Eccentric Gear) với độ bền xoắn cao, thích hợp cho dập vuốt sâu.
- Loại bỏ tải hướng tâm trong quá trình truyền động và tối ưu khả năng bôi trơn nhờ áp dụng dẫn hướng kiểu plunger.
- Khi xảy ra sự cố tại các điểm bôi trơn, hệ thống bôi trơn tuần hoàn tự động tập trung sẽ tự động dừng ngay lập tức.
- Độ tin cậy cao nhờ ly hợp – phanh ướt (Wet Type Clutch/Brake) dạng lắp ghép, đảm bảo khả năng rèn dập và dễ bảo trì.

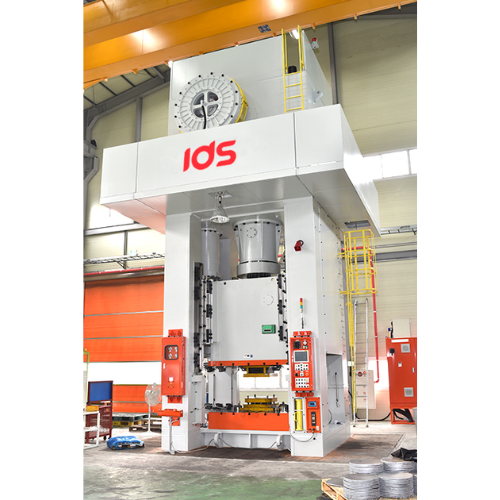

Máy dập khung H không trục khuỷu IDS dòng IE1
Thông số kĩ thuật
| Model | 300 | 400 | 500 | 600 | 800 |
| Lực dập (tấn) | 300 | 400 | 500 | 600 | 800 |
| Điểm chết dưới (mm) | 13 | 13 | 13 | 13 | 13 |
| Hành trình (mm) | 500 | 500 | 600 | 600 | 600 |
| Số lần dập/phút | 10~24 | 10~24 | 10~24 | 10~24 | 10~24 |
| Chiều cao khuôn (mm) | 800 | 800 | 800 | 800 | 800 |
| Phạm vi điều chỉnh hành trình trượt | 400 | 400 | 400 | 400 | 400 |
| Kích thước bàn trượt (DxR) | 900X1000 | 1000X1100 | 1100X1200 | 1200X1300 | 1300X1400 |
| Kích thước bàn máy (DxR) | 1000X1100 | 1100X1200 | 1200X1300 | 1300X1400 | 1400X1500 |
| Động cơ chính (kw x số cực) | 55x4 | 75x5 | 90x4 | 90x4 | 110x4 |
| Động cơ điều chỉnh bàn trượt (kw x số cực) | 2.2x4 | 3.7x4 | 3.7x4 | 5.5x4 | 5.5x4 |
| Chiều cao làm việc (từ mặt sàn đến bàn máy) | 750 | 750 | 750 | 750 | 750 |
| Áp suất khí nén | 5 | 5 | 5 | 5 | 5 |
Phụ kiện tiêu chuẩn
(*: tùy chọn)
- Thiết bị an toàn quang điện (photo electric safety device)
- Thiết bị thổi khí (air ejector)
- Bộ đếm điều chỉnh hành trình trượt (slide adjustment counter)
- Thiết bị đẩy phôi (knockout device) *
- Công tắc cam quay / bộ mã hóa (rotary cam switch / encoder)
- Thiết bị phát hiện quá hành trình (overrun detective device)
- Thiết bị thay đổi tốc độ vô cấp (stepless speed change device)
- Chức năng dừng liên tục (continuous stop function)
- Chỉ thị góc trục khuỷu (crank angle indicator)
- Thiết bị bảo vệ quá tải (overload protector)
- Hệ thống thay khuôn nhanh (Q.D.C system) *
- Thiết bị bôi trơn tự động (automatic lubrication device)
- Thiết bị điều chỉnh hành trình trượt bằng điện (electromotive slide adjustment device)
- Đệm khuôn (die cushion) *
- Công tắc chuyển đổi động cơ (motor change over switch) *
- Màn hình cảm ứng*
- Khóa chốt an toàn
