Đặc điểm nổi bật
- Cơ cấu truyền động ổn định nhờ ứng dụng liên kết bên trong cụm truyền động.
- Đáp ứng nhanh và dễ bảo trì với cụm ly hợp – phanh ướt điều khiển bằng khí nén, tích hợp trong bánh đà.
- Thuận lợi khi sử dụng khuôn lớn nhờ áp dụng phương pháp dẫn hướng bốn mặt.
- Hệ thống truyền động bánh răng ngâm dầu giúp giảm tiếng ồn và tăng độ cứng vững.
- Thích hợp cho các công đoạn tạo hình như dập vuốt, nhờ chuyển động tối ưu kéo dài thời gian dừng tại điểm chết dưới.
- Giảm thiểu hư hỏng khuôn bằng cách tối ưu hóa chuyển động của các bộ phận tham gia và không tham gia tạo hình.
- Model: ICSL-110, 160, 200, 250, 300.
Máy dập khung C IDS dòng ICSL
Thông số kĩ thuật
| Model | ICSL-110 | ICSL-160 | ICSL-200 | ICSL-250 | ICSL-300 | ||||
| ST | HS | ST | HS | ST | HS | ST | ST | ||
| Lực dập (tấn) | 110 | 160 | 200 | 250 | 300 | ||||
| Điểm định mức lực dập (mm) | 6 | 3 | 7 | 4 | 7 | 4 | 7 | 4 | 7 |
| Hành trình (mm) | 160 | 70 | 200 | 100 | 250 | 100 | 250 | 100 | 250 |
| Chu kì làm việc mỗi phút (spm) | 50 | 130 | 45 | 80 | 40 | 70 | 40 | 60 | 40 |
| Chiều cao khuôn (mm) | 400 | 385 | 450 | 500 | 500 | 550 | 600 | 650 | 550 |
| Chiều cao mở (mm) | 560 | 455 | 650 | 600 | 750 | 650 | 850 | 750 | 800 |
| Phạm vi điều chỉnh hành trình trượt (mm) | 100 | 110 | 120 | 130 | 130 | ||||
| Kích thước bàn trượt (DxR) | 800X500 | 1000X700 | 1150X700 | 1400X800
| 1500X800 | ||||
| Kích thước bàn máy (DxR) | 1200X660
| 1380X760
| 1500X900 | 1600X950 | 1800X1000 | ||||
| Động cơ chính (kw x số cực) | 11x4 | 15x4 | 18.5x4 | 22x4 | 30x4 | ||||
| Động cơ điều chỉnh bàn trượt (kw x số cực) | 1.5x4 | 1.5x4 | 1.5x4 | 2.2x4 | 2.2x4 | ||||

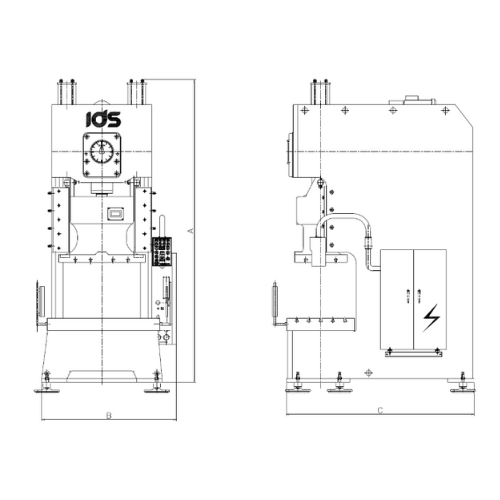

Khung máy dập IDS dòng ICSL
Phụ kiện tiêu chuẩn
- Thiết bị an toàn quang điện
- Bộ chuyển mạch cam quay / bộ mã hóa (encoder)
- Chức năng dừng liên tục
- Thiết bị bôi trơn tự động
- Bộ thổi khí (air ejector)
- Thiết bị phát hiện quá hành trình (overrun detective device)
- Đồng hồ hiển thị góc quay trục khuỷu (crank angle indicator)
- Thiết bị điều chỉnh hành trình trượt bằng điện (electromotive slide adjustment device)
- Bộ đếm điều chỉnh hành trình trượt (slide adjustment counter)
- Thiết bị thay đổi tốc độ vô cấp (stepless speed change device)
- Bộ bảo vệ quá tải (overload protector)
- Đệm khuôn (die cushion) *
- Thiết bị đẩy phôi (knockout device) *
- Hệ thống thay khuôn nhanh (Q.D.C system) *
- Công tắc chuyển đổi động cơ (motor change over switch) *
* tùy chọn
