Đặc điểm nổi bật
- Phù hợp cho các công đoạn dập liên hoàn và dập chuyển tiếp nhờ bàn trượt và bàn máy có kích thước lớn.
- Thiết kế tối ưu, đảm bảo độ cứng vững và độ chính xác cao với cơ cấu dẫn hướng sáu mặt; trang bị ly hợp – phanh ướt mềm mại.
- Hệ thống bôi trơn tuần hoàn tự động.
- Bộ bảo vệ quá tải thủy lực hiệu suất cao.
- Độ chính xác động được cải thiện.
Thông số kĩ thuật
| Model | ICD-80 | ICD-110 | ICD-160 | ICD-200 | ICD-250 | ICD-300 |
| Lực dập (tấn) | 80 | 110 | 160 | 200 | 250 | 300 |
| Điểm định mức lực dập (mm) | 4 | 5 | 6 | 7 | 7 | 7 |
| Hành trình (mm) | 140 | 160 | 200 | 200 | 250 | 250 |
| Chu kì làm việc mỗi phút (spm) | 60 | 55 | 50 | 40 | 35 | 30 |
| Chiều cao khuôn (mm) | 350 | 400 | 450 | 500 | 530 | 600 |
| Chiều cao mở (mm) | 490 | 560 | 650 | 700 | 780 | 850 |
| Phạm vi điều chỉnh hành trình trượt (mm) | 80 | 100 | 110 | 120 | 130 | 130 |
| Kích thước bàn trượt (DxR) | 1300x450 | 1450x500 | 1700x580 | 2000x700 | 2200x750 | 2400x800 |
| Kích thước bàn máy (DxR) | 1600x600 | 1800x600 | 2100x760 | 2450x900 | 2700x950 | 2700x1000 |
| Động cơ chính (kw x số cực) | 11x4 | 11x4 | 15x4 | 18.5x4 | 22x4 | 30x4 |
| Động cơ điều chỉnh bàn trượt (kw x số cực) | 2.2x4 | 2.2x4 | 2.2x4 | 2.2x4 | 3.7x4 | 3.7x4 |
Máy dập khung C IDS dòng ICD
Phụ kiện tiêu chuẩn
- Thiết bị an toàn quang điện
- Bộ chuyển mạch cam quay / bộ mã hóa (encoder)
- Chức năng dừng liên tục
- Thiết bị bôi trơn tự động
- Bộ thổi khí (air ejector)
- Thiết bị phát hiện quá hành trình (overrun detective device)
- Đồng hồ hiển thị góc quay trục khuỷu (crank angle indicator)
- Thiết bị điều chỉnh hành trình trượt bằng điện (electromotive slide adjustment device)
- Bộ đếm điều chỉnh hành trình trượt (slide adjustment counter)
- Thiết bị thay đổi tốc độ vô cấp (stepless speed change device)
- Bộ bảo vệ quá tải (overload protector)
- Đệm khuôn (die cushion) *
- Thiết bị đẩy phôi (knockout device) *
- Hệ thống thay khuôn nhanh (Q.D.C system) *
- Công tắc chuyển đổi động cơ (motor change over switch) *
* tùy chọn

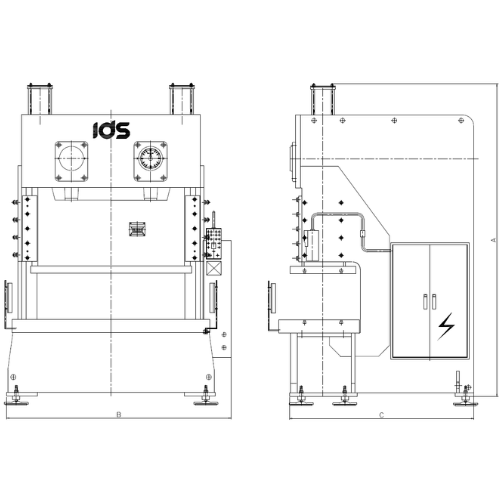

Khung máy dập IDS dòng ICD
